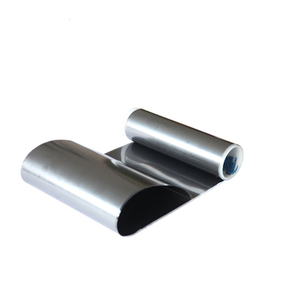

人造黒鉛シートとは

ポリイミド（PI）を不活性雰囲気および圧力下で炭化し、2800〜3200℃で黒鉛化して合成黒鉛シート（人造黒鉛シートとも呼ばれる）を製造しました。製造された製品は、高配向熱分解グラファイトと同様にフィルム表面に沿って高優先配向グラファイト層を有し、結晶性が高い。この方法は、熱分解黒鉛の調製よりも調製プロセスが簡単です。

Dasen の合成グラファイトは、ポリイミド (PI) フィルムの熱処理によって作られます。 PIと呼ばれるポリイミドは、「金フィルム」「ピラミッドチップ」ポリマー材料を備え、21世紀の評判で最も有望なエンジニアリングプラスチックであり、PIフィルムは人造黒鉛製造の重要な材料であり、モバイル機器に広く使用されています。電話、コンピュータ、その他のインテリジェント端末製品。 PI フィルムの炭化および黒鉛化方法は、高熱伝導率を備えた高結晶性および高配向のグラファイトシートの製造においてさらに利点があります。 PIフィルム熱処理法によって製造された熱伝導性グラファイト材料は、高い引張強度、比較的完全な構造、少ない結晶構造欠陥、高い炭素原子秩序、および900〜1950 W/mKの熱伝導率を備えています。厚さ的には0.012mm（12μm）という薄さの熱伝導性グラファイトを製造することができ、携帯電話の軽量・薄型の放熱設計に優れた性能を発揮します。

技術的パラメータ

人造黒鉛シート

商品番号		DSN5017	DSN5025	DSN5032	DSN5040	DSN5050	DSN5050	DSN5100
厚さ (μm)		17±3	25±3	32±4	40±4	50±5	70±7	100±10
熱導電性	XY軸(mk付き)	1600~1800	1500～1700	1400～1600	1300～1500	1100～1300	1100～1300	900～1100
熱導電性	Z軸（w/mk）	10~15	10~15	10~15	10~15	10~15	15～20	15～20
密度 (g/cm3)		2.0±0.1	2.0±0.10	1.9±0.1	1.8±0.1	1.7±0.1	1.7±0.1	1.4±0.1
熱容量(J/g/K)		0.85±0.01
動作温度(℃)		-40～400
導電率 (s/m)		3.49×10⁷	2.46×10⁷	1.49x10⁷	1.38×10⁷	--	7.43×10⁶	5.41×10⁶
曲げ加工（角度180、R2）		50000	50000	50000	30000	20000	20000	20000

HTD高性能グラファイトシート

商品番号		DSN5017HTD	DSN5025HTD	DSN5032HTD	DSN5040HTD	DSN5050HTD	DSN5070HTD	DSN5100HTD
厚さ (μm)		17±3	25±3	32±4	40±4	50±5	70±7	100±10
熱導電性	XY軸(mk付き)	≥1900	≥1800	≥1700	≥1700	≥1600	≥1500	≥1200
	Z軸(w/mk)	10~15	10~15	10~15	10~15	15～20	15～20	15～20
密度 (g/cm3)		≥2.05	≧2.0	≧2.0	≧2.0	≧2.0	≧2.0	≥1.7
熱容量(J/g/K)		0.85
動作温度(℃)		-40～400
曲げ（角度180、R2）		50000	50000	50000	30000	20000	20000	20000
熱能力		≥32,300	≥45,000	≥54,400	≥68,000	≧80,000	≥105,000	≥130,000

UHTD 超高性能グラファイトシート

商品番号		DSN5040UHTD	DSN5060UHTD	DSN5070UHTD	DSN5100UHTD
厚さ (μm)		40±4	60±6	70±7	100±10
熱導電性	XY軸(mk付き)	≥1900	≥1800	≥1800	≥1600
	Z軸(w/mk)	10~15	15～20	15～20	15～20
密度 (g/cm3)		≧2.0	≧2.1	≧2.1	≧2.0
熱容量(J/g/K)		0.85
動作温度(℃)		-40～400
曲げ（角度180、R2）		10,000回以上

応用

エレクトロニクス新エネルギー車ソーラーパネル工業製造業

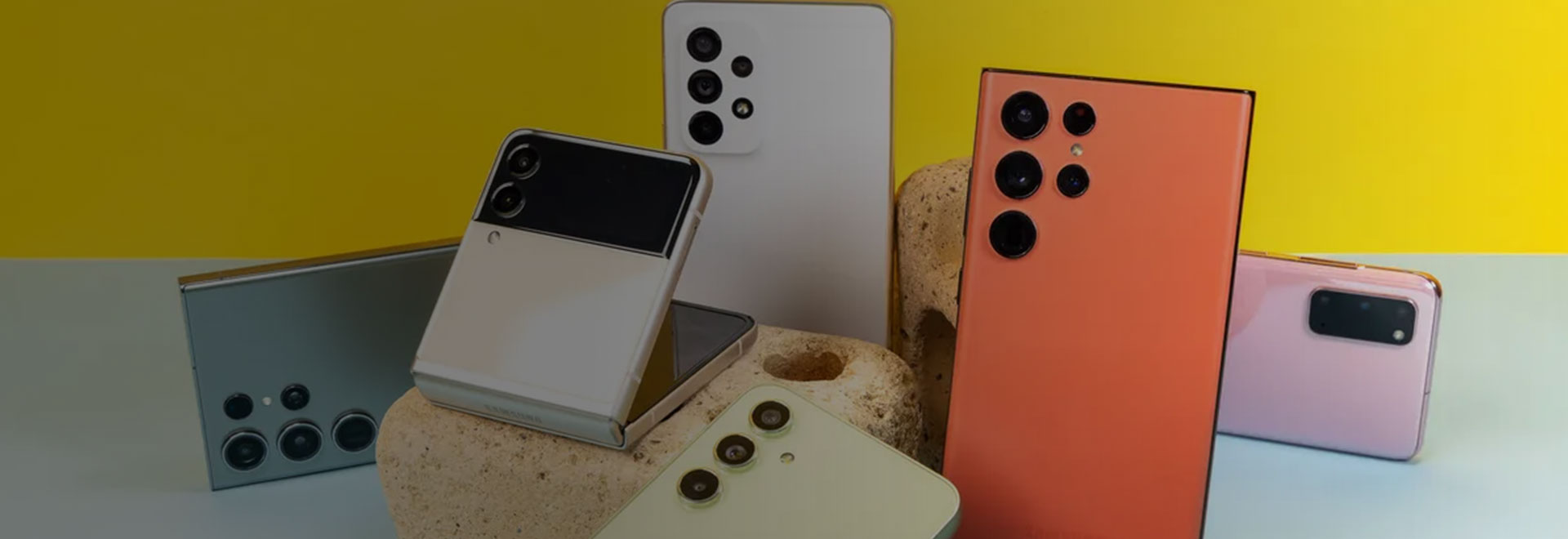

エレクトロニクス

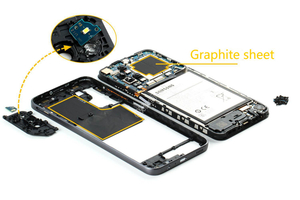

スマートフォン、タブレット、ラップトップなどの電子製品では、熱伝導性グラファイトを使用して熱を放散し、電子部品を過熱から保護できます。たとえば、携帯電話では、熱を素早く放散するために、熱伝導性グラファイトシートをプロセッサやバッテリーに取り付けることができます。
新エネルギー車

新エネルギー車では、バッテリーと電気駆動システムが大量の熱を発生するため、それを保護するために効率的な冷却システムが必要です。熱伝導性グラファイトを使用すると、バッテリーパック、モーターコントローラー、充電パイルなどのコンポーネントから熱を放散し、その性能と寿命を向上させることができます。

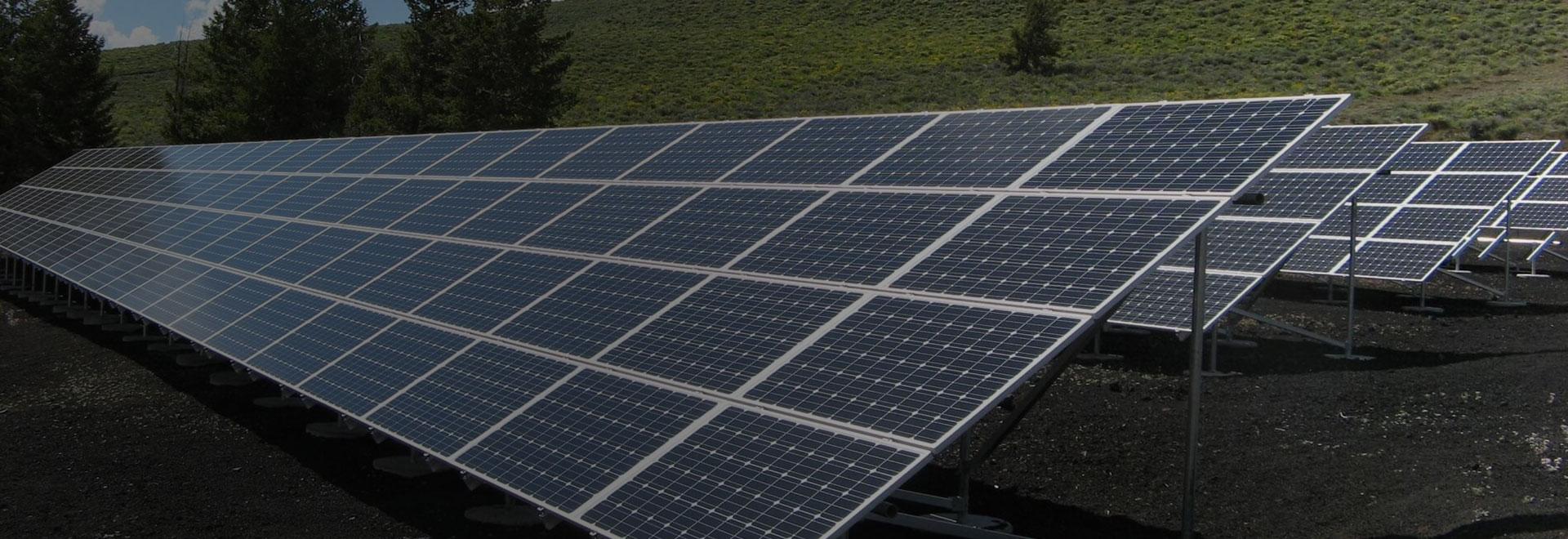

ソーラーパネル

ソーラーパネルは動作中に熱を発生し、温度が高すぎると効率と寿命が短くなります。熱伝導性グラファイトを使用すると、ソーラーパネルからの熱を放散し、パフォーマンスと安定性を向上させることができます。

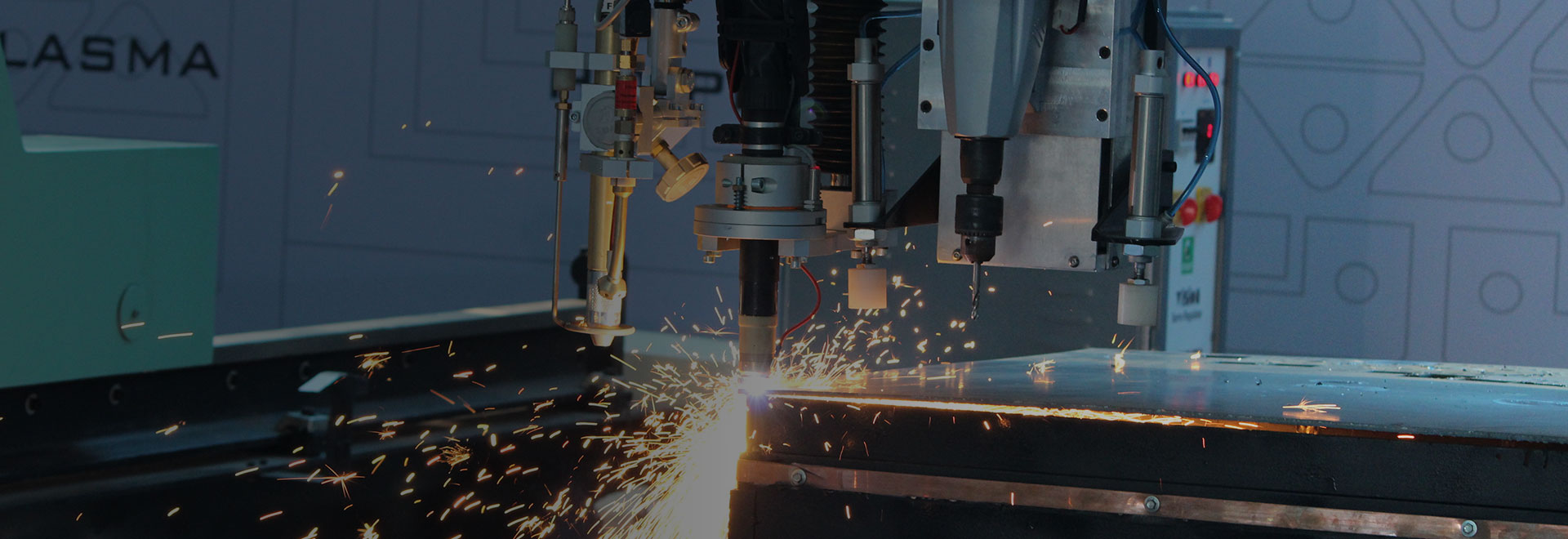

工業製造業

工業生産の分野では、多くのデバイスを保護するために効率的な冷却システムが必要です。熱伝導性グラファイトは、レーザー切断機、CNC マシニングセンター、溶接機などの機器の放熱に使用され、機器の安定性と寿命を向上させることができます。
分野では、高出力電子機器やエンジンなどのコンポーネントは大量の熱を発生するため、それらを保護するために効率的な冷却システムが必要です。熱伝導性グラファイトは、エレクトロニクスやエンジンなどのコンポーネントからの熱を放散し、信頼性と安全性を向上させるために使用できます。

よくある質問

MOQはありますか？

標準製品のMOQはありません。
サンプルは提供していますか?

はい、在庫の確認後 24 時間以内に発送いたします。
1平方メートル以内で無料サンプルを提供できます。送料のみご負担ください。
工場か商社ですか？

当社は10年以上の専門メーカーです。
量産の場合のリードタイムはどれくらいですか？

量産の場合、納期は5～7日程度となります。
完成品の加工サービスは可能ですか？

はい、型抜き後の完成品をご提供することも可能です。
要求に応じてカスタマイズできますか?

はい、さまざまなサイズで作成したり、深く加工したりすることができます。

詳細についてはここをクリックしてください

ニュースレターに登録して、もう見逃すことはありません。スパムメールは送信しないことをお約束します。

最新ニュース

炭素繊維自動車部品に適した炭素繊維プリプレグを選択する方法

炭素繊維自動車部品に適した炭素繊維プリプレグを選択することは、さまざまな要因を包括的に検討するプロセスです。正確な需要分析と科学的材料の選択の決定によりのみ、炭素繊維材料の利点を完全に利用し、自動車産業の発展に新しい活力を注入できます。

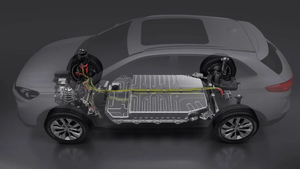

自動車、海洋、バッテリー

バッテリーモジュールは、安全、軽量、コンパクトであり、バッテリー電気自動車やハイブリッド電気自動車に適している必要があります。従来のアルミニウム放熱を使用すると、バッテリーが厚く重くなります。グラファイトシートはアルミニウムを直接置き換えるもので、通常の充放電動作中にバッテリーを冷却することができます。

燃料電池産業に使用される柔軟なグラファイトシート

Dasenでは、このエキサイティングな旅で重要な役割を果たすことを誇りに思います。最先端の柔軟なグラファイトは、燃料電池用の双極板の作成に関しては、ゲームチェンジャーです。双極プレートデザインの複雑さと多様性を理解すると、幅広い厚さと密度のあるグラファイトシートを製造する技術を習得しました。

グラファイトフォイルは、全型バナジウムレドックスフローバッテリーで使用できますか？

オールバナジウムレドックスフローバッテリーでのグラファイトフィルムの適用全バナジウムレドックスフローバッテリーの分野でのグラファイトフィルムの適用は、主にバッテリーの性能を改善し、変更を通じてコストを削減することを目的としています。 1.ハイプ状のグラファイトフィルム、Yoのパフォーマンスを保護します

熱伝導率の高いグラファイトシートを使用してバッテリーセルの熱を伝導するにはどうすればよいですか?

グラファイトシートをセルシェルとして使用する前に、セルの表面を洗浄して、表面が平らで油汚れや不純物がないことを確認する必要があります。特殊な洗浄剤 (電子グレードのイソプロピルアルコールなど) を使用してセルの表面を拭き、乾燥窒素ガスで乾燥させます。

自分のサイトへようこそ！

電子製品の放熱に相変化材料を選択する理由

相変化材料は、効率的な放熱、優れた温度安定性、小型化傾向への適応性などの特徴を備えており、電子製品に効率的な放熱ソリューションを提供します。

なぜカーボンファイバーを使ってダイビングフィンを作るのでしょうか?

カーボンファイバーをダイビングフィンの製造に使用する理由は何ですか?カーボンファイバーダイビングフィンの長所と短所は何ですか。カーボンファイバーがダイビングフィンの製造に使用されるのは、主に多くの優れた特性があり、次のような多くの利点があるためです。 1. 軽量: カーボンの密度食物繊維は比較的少ないですが、

炭素繊維織物の利点と応用

炭素繊維織物の利点と用途炭素繊維織物には次のような利点があります。優れた機械的特性軽量かつ高強度：密度は鋼の1/5程度しかありませんが、引張強度は鋼の8～10倍です、大幅に増加する可能性があります

DSN FX ウルトラフレキシブルシリーズグラファイトシートの伸縮率は最大 9%

超柔軟なグラファイトシートは、高い伸縮性と曲げ要件を必要とする製品に幅広い用途があります。現在、Dasen は製造プロセスと材料構造を改善することにより、伸縮率が最大 9% の超柔軟なグラファイトシートを開発し、屏風でテストされ、2025 年に量産が開始される予定です。

カーボンファイバームーンチェアの利点

カーボンファイバームーンチェアは、カーボンファイバーフレームを採用した折りたたみ式チェアです。ムーンチェアは、人間工学に基づいて設計された月に似た形状のレジャーチェアで、人々に快適な座り心地を提供します。カーボンファイバームーンチェアの利点：軽量で、

炭素繊維織物の用途と特徴をご存知ですか？

炭素繊維織物の用途や特徴をご存知ですか?炭素繊維織物は炭素繊維のフィラメントを織って織られた軽量で高強度な素材です。高強度、高弾性率、耐食性、耐高温性などの優れた機械的特性を備えています。で

サーマルパッドの高熱伝導率、柔軟性、高反発の完璧な組み合わせを実現するにはどうすればよいですか?

情報技術の急速な発展によりインテリジェント時代の到来が加速し、キャリアとしてのさまざまな電子製品は常に更新され、置き換えられています。高出力、高集積、小型化の進化傾向により、放熱性と信頼性が向上

超軽量ピュアカーボンファイバームーンチェア

皆さん、こんにちは。今日は、フルカーボンの超軽量アウトドア折りたたみチェアをご紹介します。屋外で快適にお楽しみください。この折りたたみ式バックムーンチェアは完璧な選択です。高強度素材、安定性と耐久性があり、体重に簡単に耐えられます。

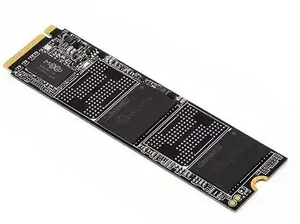

フラッシュストレージデバイス用放熱材

フラッシュストレージデバイスで使用される放熱材には、アルミニウムヒートシンク、グラファイト放熱シート、熱伝導性シリコーングリス、高熱伝導性シリコーンサーマルパッドなどがあります。これらの放熱材にはそれぞれ独自の特性があり、さまざまなタイプのフラッシュストレージデバイスに適しています。さまざまな方法でデバイスの放熱性能を向上させ、高温環境でも安定した動作を保証します。

カーボンファイバー製のスーツケースの長所と短所

メリットとデメリットカーボンファイバー製の荷物 1. カーボンファイバー製スーツケースの利点 l 軽量: 従来と比較して金属およびプラスチックのスーツケース、カーボンファイバースーツケースは軽量かつ高強度です。炭素繊維は増えますが、荷物の強度、それはありません

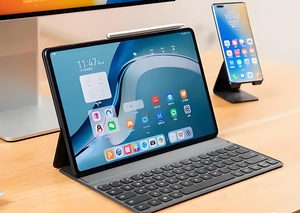

AIフォン、AIPC冷却技術

グラファイトフィルムはポリイミドフィルムを原料とし、炭化、黒鉛化、圧延して製造されます。人造黒鉛紙とも呼ばれます。 DSNでは、製品形態に応じて、グラファイトロール、グラファイトシート、カスタマイズグラファイトシートなどのグラファイトフィルムを販売しています。このうちグラファイトコイルは半完成品のため、お客様にてさらに切断してご使用いただく必要がございます。グラファイトシートは通常、打ち抜き後の完成品であり、電子製品に直接適用できます。熱分解グラファイトシートを購入する場合は、お問い合わせを歓迎します。現在、スマートフォン用グラファイトシートは世界の主要用途となっています。人造黒鉛紙は、柔軟性、高温および低温耐性、化学的安定性、優れた水平熱伝達能力を備えています。水平方向への強い熱拡散能力を有しており、小型インテリジェントELにおける局所的なホットスポットの解消、温度勾配の平滑化、熱流方向の変更などに高い応用価値を持っています。

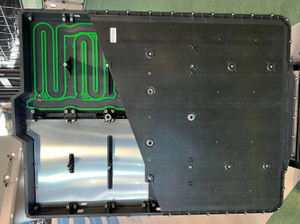

電気自動車のバッテリーパックを冷却するにはどうすればよいですか?
