スイッチ上のグラファイトシートアプリケーション

スイッチ内のホットスポット領域をシミュレートし、同じ条件下でグラファイトを使用してグラファイトなしでホットスポットの温度変化をテストします。

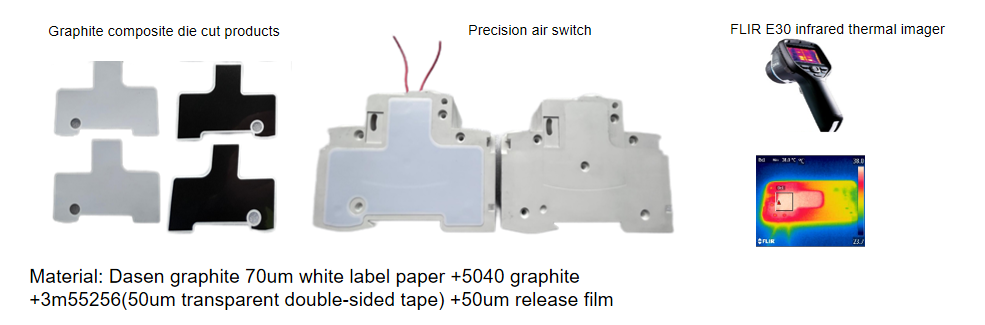

1。テスト方法：

a。一定の温度と湿度ボックスでテスト、温度23〜25℃、湿度：30〜70％

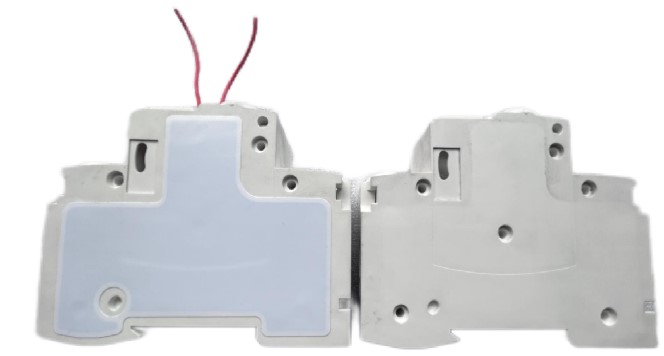

b。スイッチの内側の領域に加熱シートを取り付けて、スイッチがロードされたときに生成された熱をシミュレートします。

c。加熱温度加熱温度の電力は約3.5Wです。

d。加熱シートの背面にあるホットスポット位置は、赤外線熱イメージャーによって取得されました。

e。テスト時間：3分

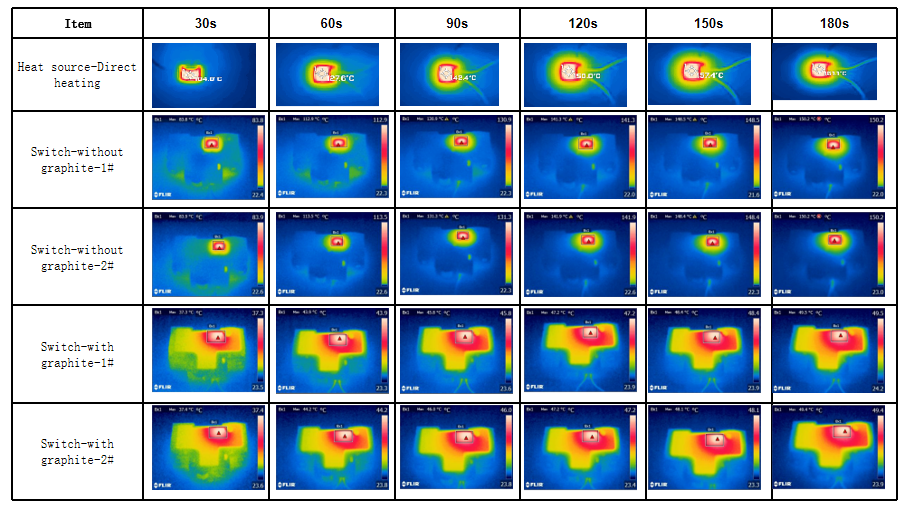

2。赤外線イメージャーは最高の温度ポイントを獲得しました。

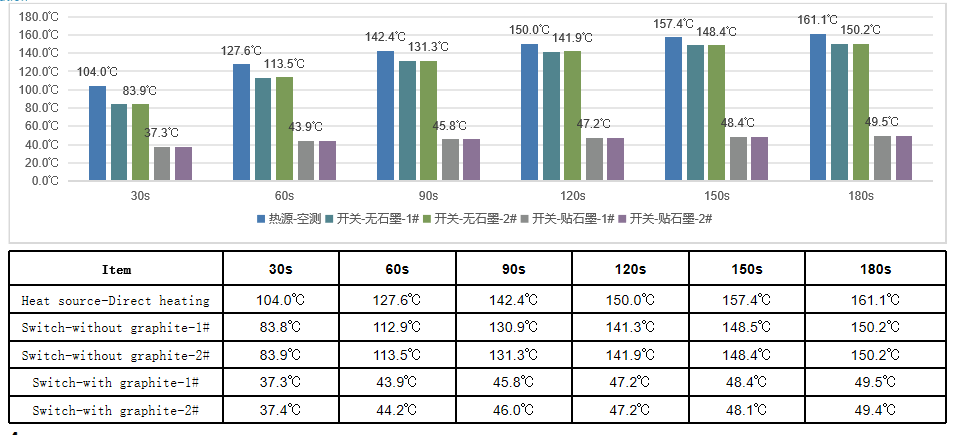

3。温度上昇∆T/℃データチャートの比較

4。結論：

精密空気スイッチは、高負荷の過程で多くの熱を発生させます。熱散逸がタイムリーでない場合、短絡と周辺線の故障の隠れた危険を引き起こすのは簡単です。スイッチングパワー荷重プロセスシーンをシミュレートすることにより、グラファイトを使用してスイッチにグラファイトを使用しない2つの状態の下で熱散逸温度差ΔTを比較します。上記のデータチャートから、グラファイトのないスイッチ温度が、直接加熱熱源の温度161.1°Cに近い150.2°Cに高いことが明確にわかります。グラファイト温度はわずか49.5°、温度差ΔT/100.7℃であるため、グラファイトサンプルはホットスポット温度に非常に適している可能性があり、製品の安全性を確保する上で重要な役割を果たします。
