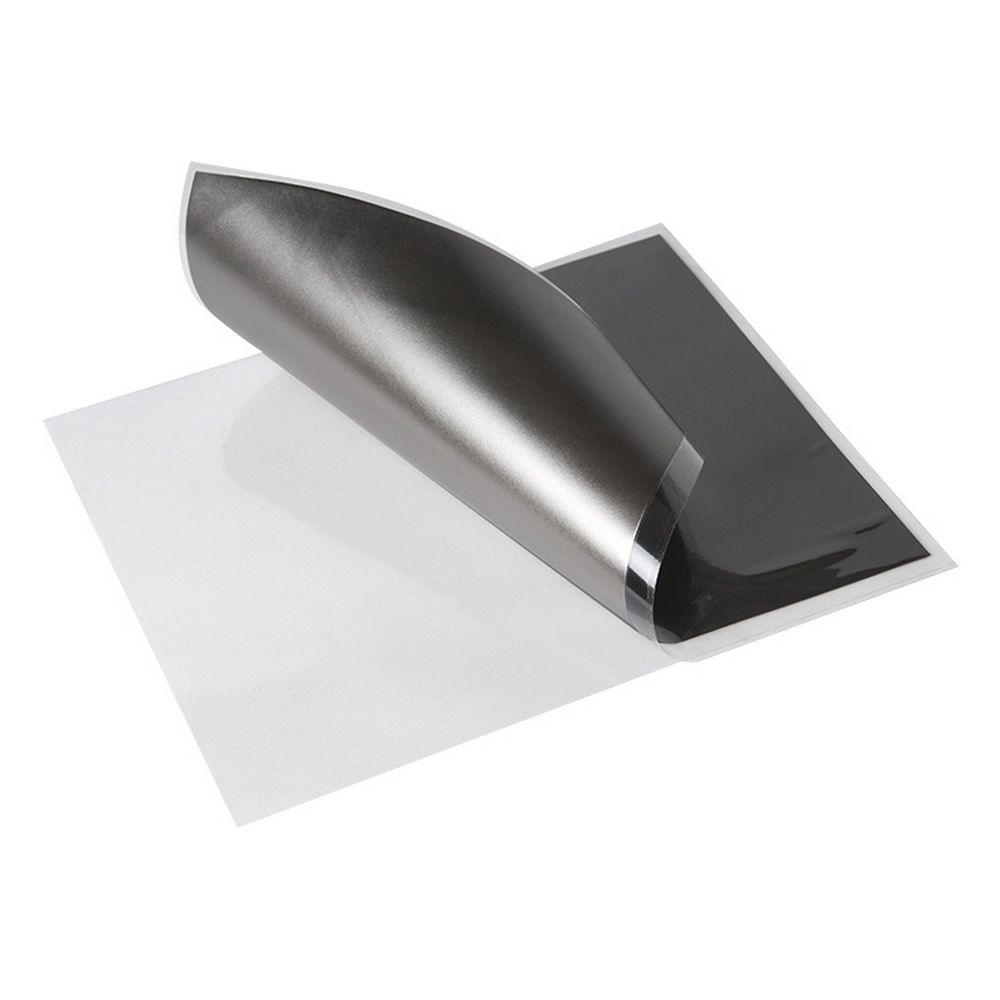

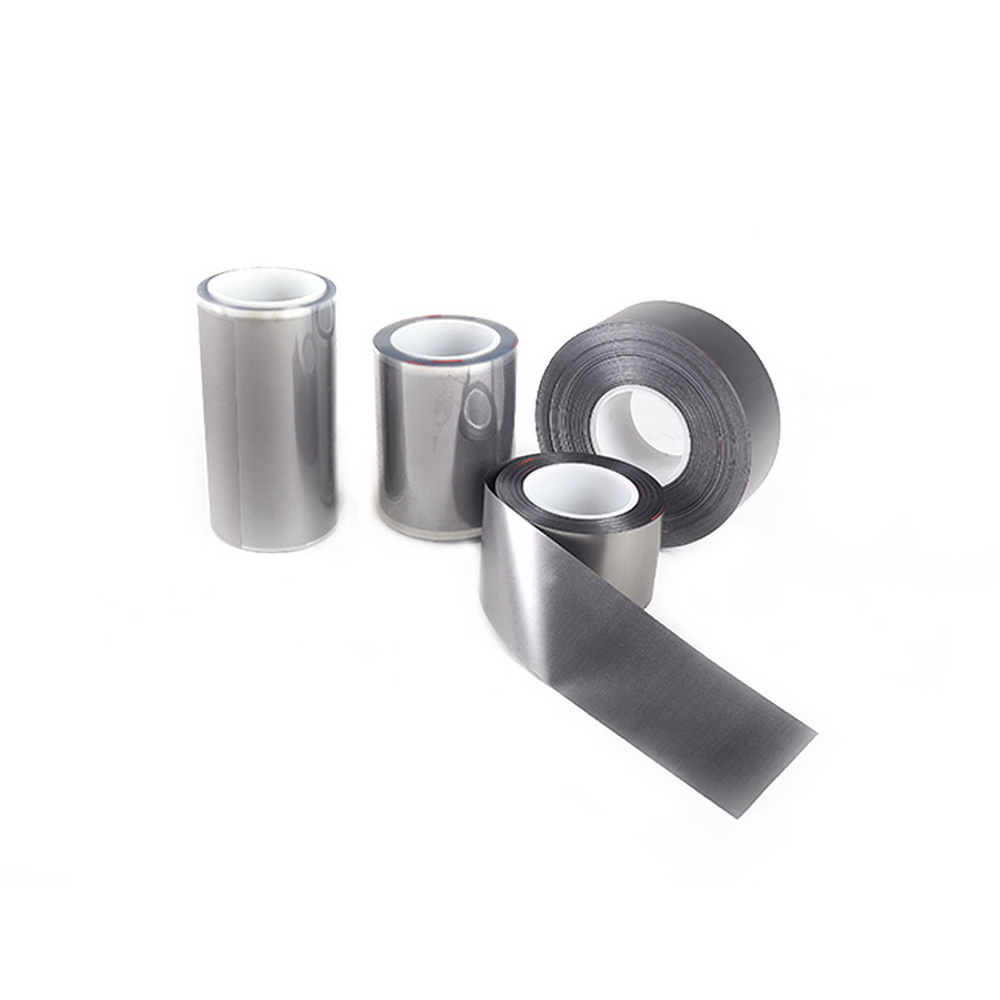

グラファイトシートは、ポリイミドを焼結、カレンダー加工して作られる新しいタイプの薄膜材料です。
グラファイトシートの特徴：
熱伝導率、電気伝導率が高く、製品設計の自由度に優れています。
さまざまな用途に応じて、DASEN は通常の性能を備えたグラファイト製品を提供できます。
高性能、そして超高性能。
グラファイトシートは、最大2200W/mkの優れた熱伝導率を持っています。電子デバイス、パワーエレクトロニクス、LED照明などの分野に。グラファイトシートは機器の放熱効果を高め、過熱による損傷から機器を保護します。
グラファイトシートは、最大2200W/mkの優れた熱伝導率を持っています。電子デバイス、パワーエレクトロニクス、LED照明などの分野に。グラファイトシートは機器の放熱効果を高め、過熱による損傷から機器を保護します。
グラファイトシートは優れた導電性を有しており、電子機器、電池、電極、電磁波シールド等の導電材料として利用されています。
グラファイトシートの特徴：
- 優れた熱伝導性と電気伝導性
- 軽比重：1.0～2.2g/cm3
- 熱抵抗が低く、柔らかくてカットしやすい
- 超薄型、厚さ：0.017~0.15mm
- 金属、プラスチック、接着剤等と組み合わせて加工可能
| 商品番号 | DSN5017 17um | DSN5025 25um | DSN5032 32um | DSN5040 40um | DSN5050 50um | DSN5070 70um | DSN5100 100um | |
| 厚さ (μm) | 17±3 | 25±3 | 32±4 | 40±4 | 50±5 | 70±7 | 100±10 | |
| 熱 導電性 | XY軸(mk付き) | 1600~1800 | 1500～1700 | 1400～1600 | 1300～1500 | 1100～1300 | 1100～1300 | 900～1100 |
| 面内熱拡散率(m平方メートル/秒) | 940~1060 | 880~1000 | 860~990 | 850~980 | 760~900 | 760~900 | 750~920 | |
| 密度 (g/cm3) | 2.0±0.1 | 2.0±0.1 | 1.9±0.1 | 1.8±0.1 | 1.7±0.1 | 1.7±0.1 | 1.4±0.1 | |
| 熱容量(J/g/K) | 0.85±0.01 | 0.85±0.01 | 0.85±0.01 | 0.85±0.01 | 0.85±0.01 | 0.85±0.01 | 0.85±0.01 | |
| 動作温度(℃) | -40～400 | -40～400 | -40～400 | -40～400 | -40～400 | -40～400 | -40～400 | |
| 導電率 (s/m) | 3.49×107 | 2.46x107 | 1.49x107 | 1.38x107 | --- | 7.43x106 | 5.41x106 | |
| 曲げ (角度180、R5) | 50000 | 50000 | 50000 | 30000 | 30000 | 20000 | 20000 | |
備考:
上記の熱伝導率は、レーザー散乱に従って第三者試験機関 (Netzsch、ドイツ) によって試験されました。
耐熱温度はPETフィルムを除いたグラファイトシートの値です。
