加熱チューブにグラファイト材料アプリケーション

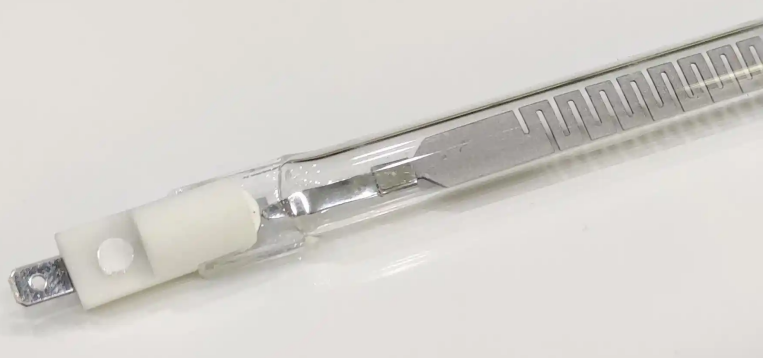

1。加熱チューブ - グラファイト材料

グラファイト材料は、カスタマイズされたPI（ポリイミド）フィルムシステムです。特定のプロセスを通じて、PIフィルムは炭化および高温でグラフィット化され、厚さ約200UMの半仕上げの発泡グラファイトを取得します。最後のステップでは、カレンダーで180um前後の材料の厚さを正確に制御する必要があります。グラファイトシートが厚いほど、密度が小さくなるほど、「壊れすぎ、柔らかすぎるねじれ」の悪い状況を回避するための抵抗率が大きくなり、この厚さ範囲のグラファイトシートの平均密度は0.43g/cm3、平均抵抗率は4.15×10-6Ω•mです。

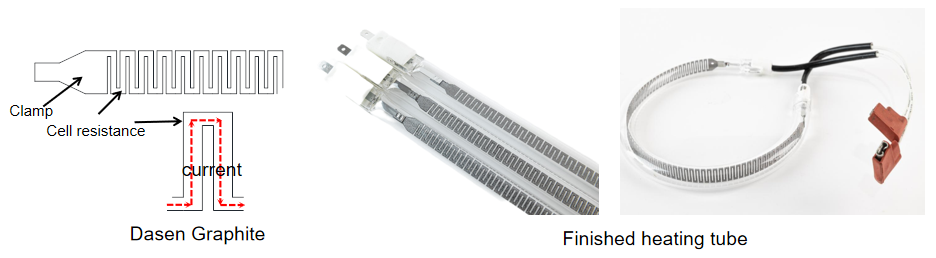

グラファイト材料を加熱抵抗として使用して、電流を渡すときに加熱機能を達成するために一定量の熱を生成することができます。加熱力と価値をより適切に制御するために、ダイカットまたはレーザー切断のプロセスを使用して、グラファイトシートに特別な抵抗構造が形成されます。特定の抵抗設計モデルを図に示します。グラファイト抵抗は、中央のN四角ユニット抵抗器で構成され、両側の部品をクランプし、ユニット抵抗器は直列に接続されて加熱ゾーンを形成します。ユニット抵抗器の数は、電力と温度の要件に応じて増加または減少させることができ、設計は柔軟で便利です。

2。オーブン中のグラファイトのアプリケーションの利点

1）グラファイト材料の熱応答速度は速く、電気加熱放射変換効率が高く、抵抗ワイヤから最初に耐性ワイヤーから断熱粉末に熱を吸収し、次に金属チューブ表面と放射エネルギーに移して加熱機能を実現する必要はありませんが、クォーツチューブ熱食品を介した熱放射の形に直接移動します。

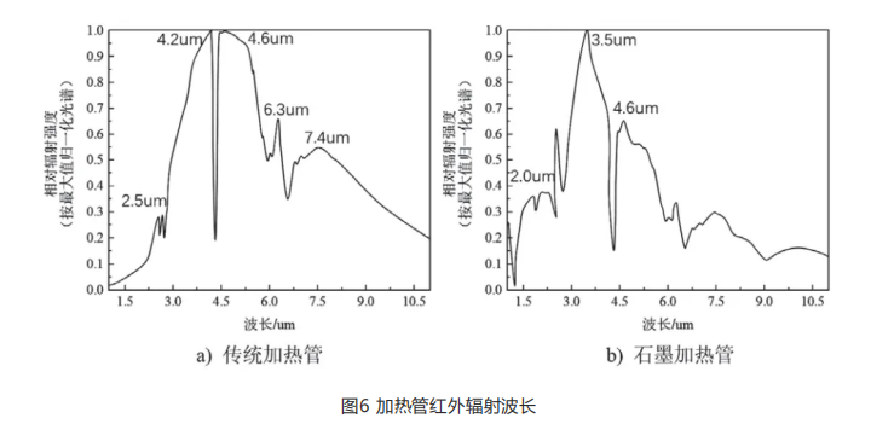

2）グラファイト材料の赤外線放射の波長は短く、放射エネルギーが高く、浸透性が強くなります。柔術ホームアプライアンステストの図6に示すように、グラファイト材料の赤外線放射の波長は主に3.5μmに濃縮されていますが、従来の加熱チューブの赤外線放射の波長は4.6μmに濃縮され、短波長赤外放射エネルギーは高く、浸透が強くなります。ほとんどの食品は、約3μmの波長範囲に強い吸収効果があり、グラファイト加熱チューブは食品とよりよく一致し、オーブンをよりエネルギー効率が高く、食物暖房をより速くし、より多くの栄養素をロックし、最高の味を維持すると言えます。

3.デイセングラファイトヒートパイプシミュレーションテスト

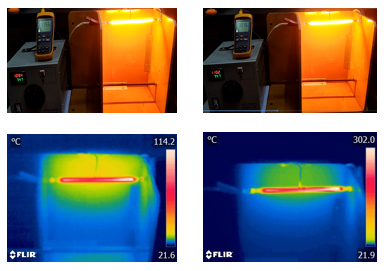

室温で露出した空間のグラファイト加熱チューブ、蛍光電気カップルと赤外線熱イメージャーE30温度測定、一時的な加熱、最大115.3℃、817Wで電力、15秒で最大300秒上に暖まるまでに3秒かかります。加熱チューブを閉じたオーブンに入れて、内部反射プレートマトリックス設計を備えた均一な熱分布を実現すると、熱効率の変換が高くなり、内部加熱老化が速くなります！

予熱なし、0.2秒の迅速な加熱

アラジンオーブンには、予熱することなく迅速な加熱の機能があり、その秘密はグラファイト加熱材料の使用です。

オーブンの上部にグラファイト加熱チューブがあり、グラファイトは非常に高い熱伝導率を持ち、急速な加熱の効果を達成できます。
