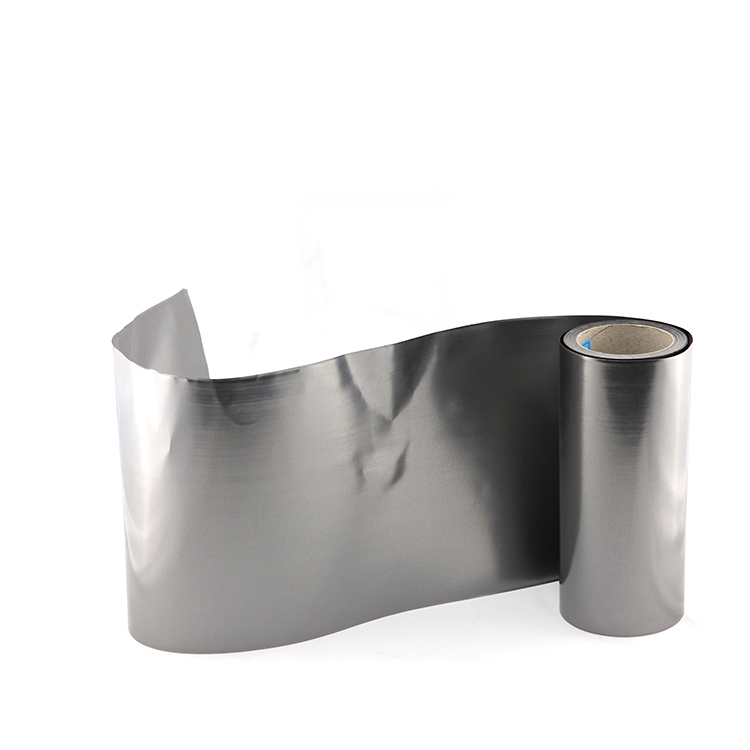

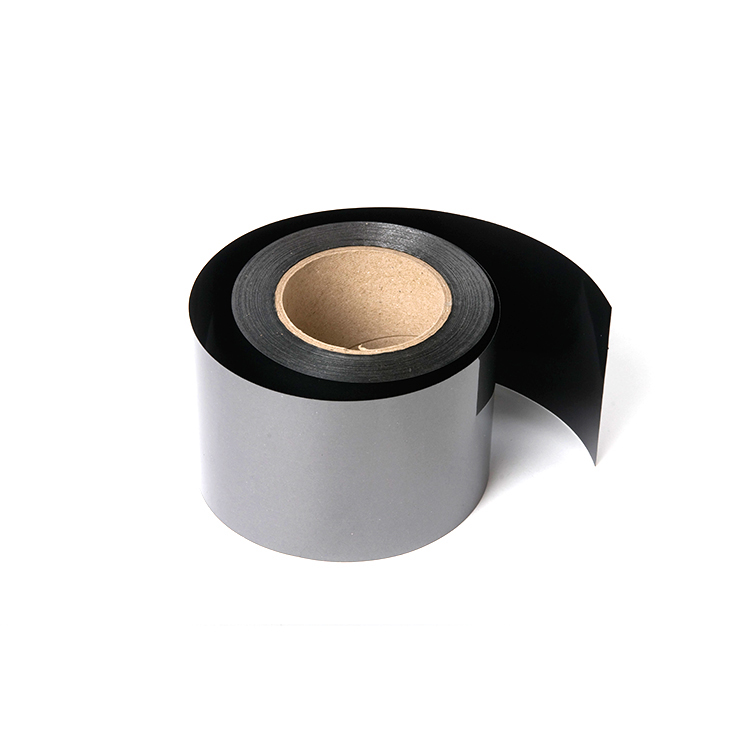

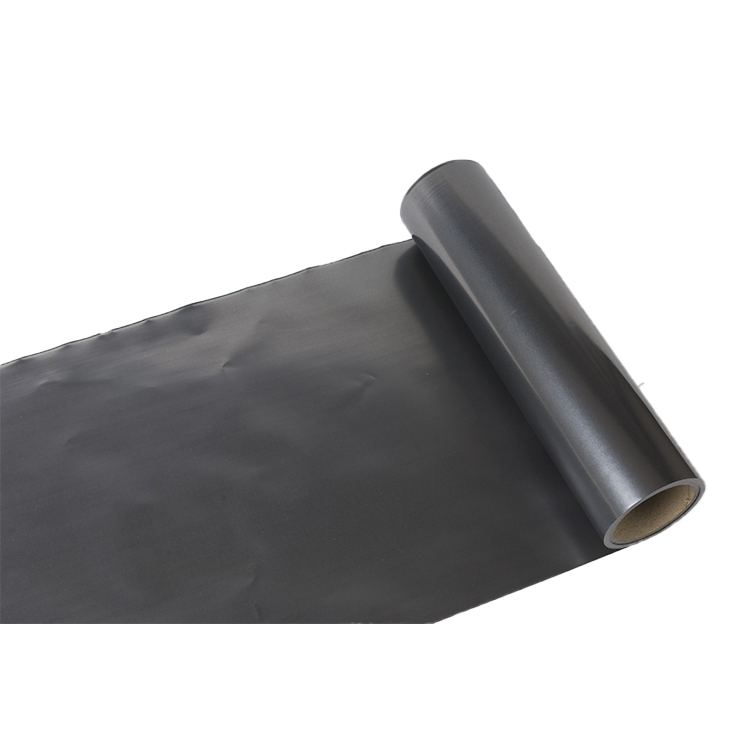

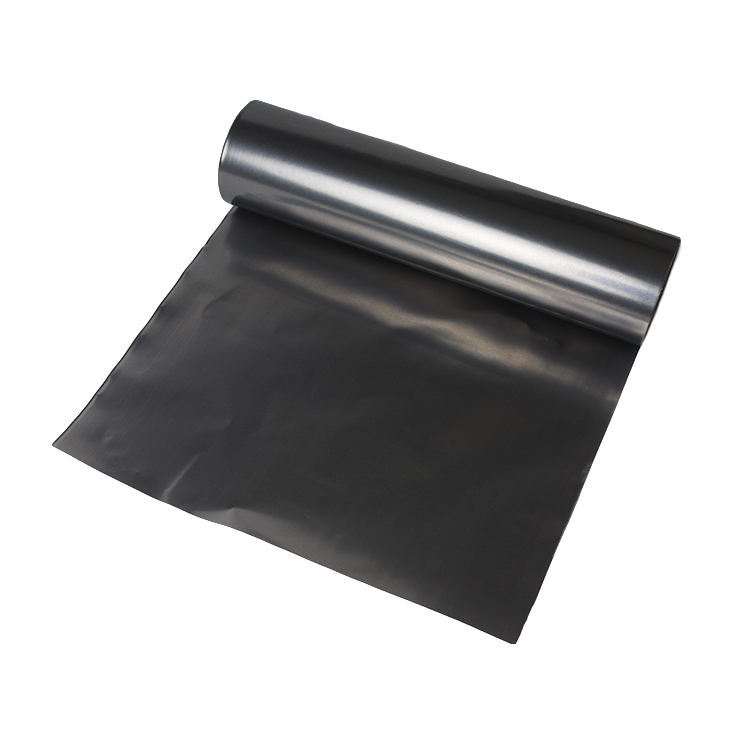

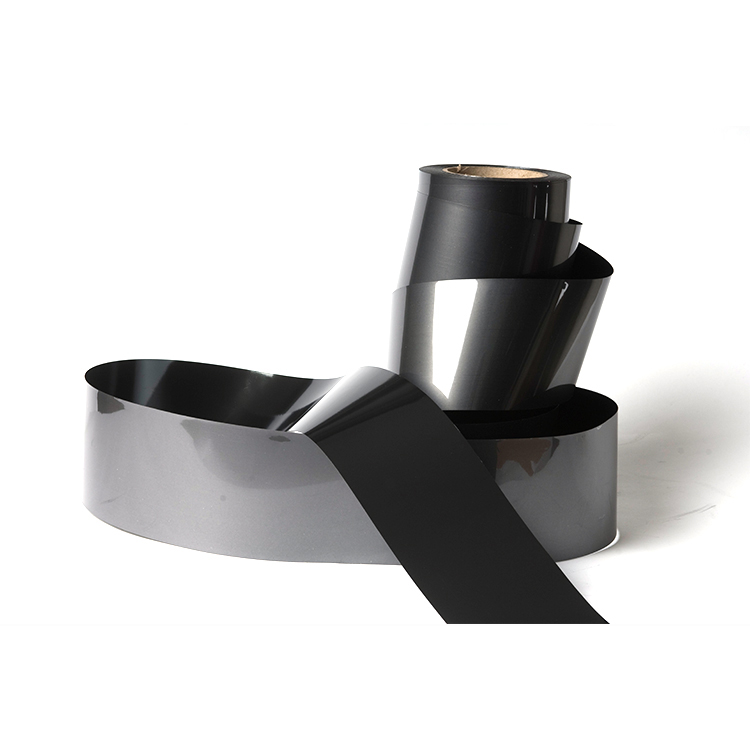

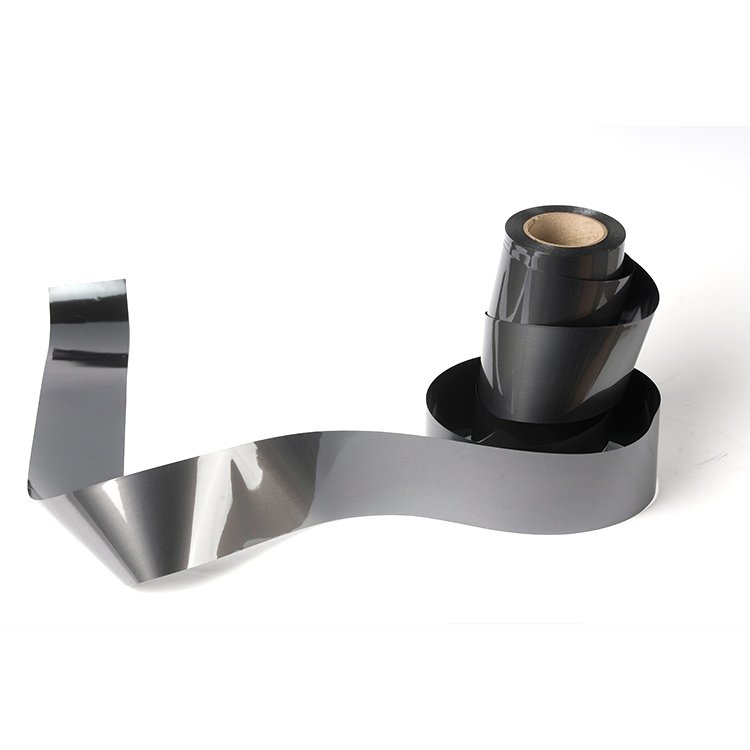

ナチュラルグラファイトシートとは何ですか？
天然のグラファイト紙の原料は、合成グラファイトとはまったく異なる天然グラファイト鉱石に由来しています。
そのプロセスは、天然のグラファイト鉱石が99〜99.5％の炭素含有量で、粉砕、スクリーニング、精製、浮遊、焼結、カレンダーを塗っていることです。
天然グラファイト紙の熱伝導率は、1.0〜1.7g/cm3密度の150 w/mk〜500 W/mkの範囲です。
コストが低いため、ナチュラルグラファイト紙は、ノートブックなどの熱放散に広く使用されています。
床暖房、液晶テレビ、船、電源バッテリー、リチウムバッテリー、新しいエネルギー自動車など。
-
DSN60000
| 数量： | |
|---|---|
製品説明
天然グラファイト紙の鉱物処理：
天然グラファイトの特徴
優れた熱伝導率：最大500W/m・k
軽量：比重： 0.9〜1.7 g/cm3
（アルミニウムより30％ 軽量、同じサイズの銅より80％軽量）
低熱抵抗、 アルミニウムよりも40％低く、銅より20％低い
柔軟なグラファイトシートを備えた低耐熱性
反発が少なく、保つのが簡単 取り付け後に製品の形を
Rohs、Reach Compliant
シロキサンフリー
アプリケーション：
柔軟なグラファイト製品は、パッシブヒートスプレッダー、熱シールド、電気伝導として機能します。
グラファイトシートには、さまざまな面内熱伝導性溶液があります。
柔軟なグラファイトホイルは、ダイカットまたはプラスチックや接着剤でラミネートすることができます。
新しいエネルギー産業では、材料または熱管理材料の実施として広く使用されています
冶金産業では、
電極導電性材料材料耐性材料材料としての電極
導電性材料
耐性材料として広く使用されている耐火物として広く使用されています。遠心式ポンプやその他の機器で使用される石油冶金産業における耐性腐食材料：
工業用炉で使用される
ポンプまたはシールを作る：産業用炉部品の
製造プロセスとして使用されます。
高温炉
金属産業
ガラス耐火物
石油化学産業
自動車産業
機械工学
放電
半導体産業
太陽光発電の発電
タイプ |
DSN60030 |
DSN60050 |
DSN60080 |
DSN60100 |
DSN60130 |
DSN60150 |
炭素含有量 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
厚さ （mm） |
0.03 |
0.05 |
0.08 |
0.1 |
0.13 |
0.15 |
厚さ耐性 （mm） |
±0.005 |
±0.005 |
±0.01 |
±0.02 |
±0.02 |
±0.03 |
密度 （g/cm³） |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.5 |
硬度 （海岸 a） |
85 |
85 |
85 |
85 |
85 |
85 |
引張強度 （MPA） |
≥3 |
≥3 |
≥3 |
≥3 |
≥3 |
≥3 |
硫黄含有量 （ppm） |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
温度範囲 |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
熱伝導率 |
400-500 W/MK |
400-500 W/MK |
350-450 W/mk |
300-400 W/MK |
300-400 W/MK |
250-350 W/mk |
熱伝導率 （z 軸） |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
熱拡散係数（25 ℃ ） （mm2/s） （xy軸） |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
圧縮率 |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
体積抵抗率 |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
タイプ |
DSN60200 |
DSN60300 |
DSN60500 |
DSN60800 |
DSN61000 |
DSN62000 |
炭素含有量 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
99.4％以上 |
≥99％ |
色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
濃い灰色 |
厚さ （mm） |
0.2 |
0.3 |
0.5 |
0.8 |
1.0 |
2.0 |
厚さ耐性 （mm） |
±0.03 |
±0.05 |
±0.05 |
±0.08 |
±0.1 |
±0.15 |
密度 （g/cm³） |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.5 |
1.0〜1.2 |
1.0〜1.2 |
1.0±0.1 |
硬度 （海岸 a） |
85 |
85 |
85 |
85 |
85 |
85 |
引張強度 （MPA） |
≥3 |
≥3 |
≥3 |
≥3 |
≥3 |
≥3 |
硫黄含有量 （ppm） |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
≤1200 |
温度範囲 |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
-40 ℃〜400℃ |
熱伝導率 |
250-350 W/mk |
250-350 W/mk |
250-350 W/mk |
200-300 W/MK |
100-200 W/MK |
100-200 W/MK |
熱伝導率 （z 軸） |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
7-10 W/mk |
熱拡散係数（25 ℃ ） （mm2/s） （xy軸） |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
200〜320 |
圧縮率 |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
35〜55％ |
体積抵抗率 |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
11*10-4Ω |
