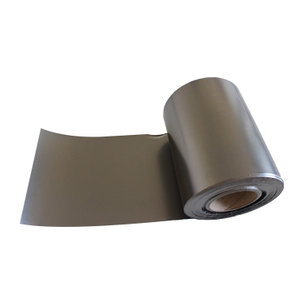

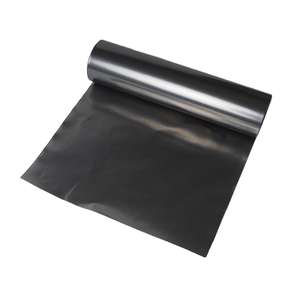

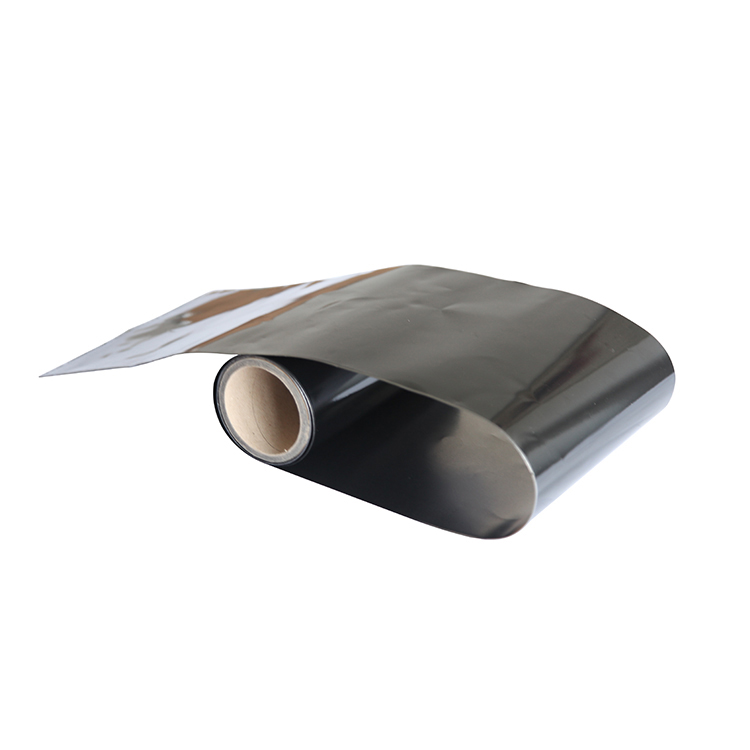

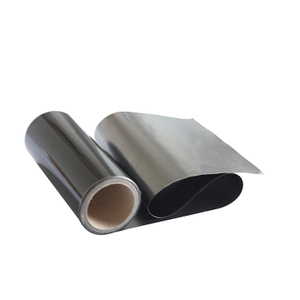

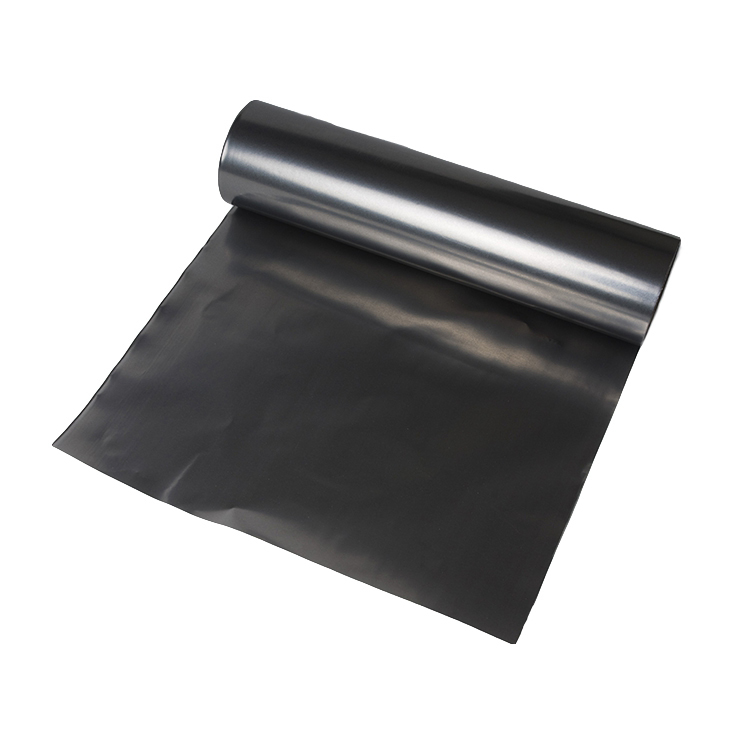

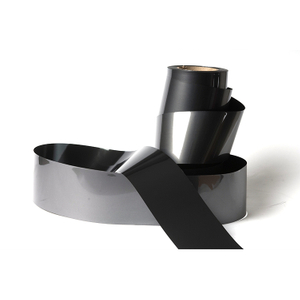

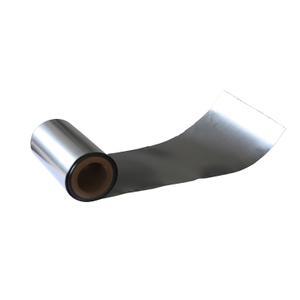

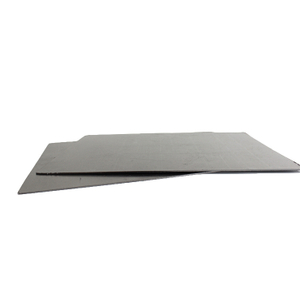

製品説明
天然黒鉛紙の鉱物処理：
天然黒鉛の特徴
優れた熱伝導率：最大500W/m・K
軽量：比重： 0.9～1.7g/cm3
(30% アルミニウムより軽く、同じサイズの銅より 80% 軽い）
低い熱抵抗、40% アルミニウムよりも低く、銅よりも 20% 低い
柔軟性のあるグラファイトシートを採用した低耐熱性
低反発でキープしやすい 取り付け後の製品形状
RoHS、REACH準拠
シロキサンフリー
応用：
柔軟なグラファイト製品は、受動的なヒートスプレッダー、熱シールド、および電気伝導として機能します。
グラファイト シートは、さまざまな面内熱伝導率ソリューションを提供します。
柔軟なグラファイトフォイルは、打ち抜き加工することも、プラスチックおよび/または接着剤で積層することもできます。
導電性材料または熱管理材料として新エネルギー産業で広く使用されています
冶金業界で耐火物として広く使用されています
エレクトロニクス業界で電極の導電性材料として広く使用されています。
耐水性潤滑材
石油冶金産業における防食材料
遠心ポンプやその他の機器に使用されます。ポンプやシールを作成します。
工業炉で使用される：工業炉部品の製作
電解めっきとしてポイントソリューションプロセスを採用：品質保証
高温炉
金属産業
ガラス耐火物
石油化学産業
自動車産業
機械工学
放電
半導体産業
太陽光発電
タイプ | DSN60030 | DSN60050 | DSN60080 | DSN60100 | DSN60130 | DSN60150 |
炭素含有量 | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% |
色 | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー |
厚さ (mm) | 0.03 | 0.05 | 0.08 | 0.1 | 0.13 | 0.15 |
厚さの許容差 (mm) | ±0.005 | ±0.005 | ±0.01 | ±0.02 | ±0.02 | ±0.03 |
密度 (g/cm3) | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 |
硬度 （海岸 A) | 85 | 85 | 85 | 85 | 85 | 85 |
抗張力 (MPa) | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 |
硫黄分 (ppm) | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 |
温度範囲 | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ |
熱伝導率 | 400-500W/mK | 400-500W/mK | 350-450W/mK | 300-400W/mK | 300-400W/mK | 250-350W/mK |
熱伝導率 (Z 軸） | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK |
熱拡散係数 (25℃) (mm2/秒) (XY軸) | 200～320 | 200～320 | 200～320 | 200～320 | 200～320 | 200～320 |
圧縮率 | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% |
体積抵抗率 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 |
タイプ | DSN60200 | DSN60300 | DSN60500 | DSN60800 | DSN61000 | DSN62000 |
炭素含有量 | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99% |
色 | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー |
厚さ (mm) | 0.2 | 0.3 | 0.5 | 0.8 | 1.0 | 2.0 |
厚さの許容差 (mm) | ±0.03 | ±0.05 | ±0.05 | ±0.08 | ±0.1 | ±0.15 |
密度 (g/cm3) | 1.0～1.5 | 1.0～1.5 | 1.0～1.5 | 1.0～1.2 | 1.0～1.2 | 1.0±0.1 |
硬度 （海岸 A) | 85 | 85 | 85 | 85 | 85 | 85 |
抗張力 (MPa) | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 |
硫黄分 (ppm) | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 | ≤1200 |
温度範囲 | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ | -40℃～400℃ |
熱伝導率 | 250-350 W/mK | 250-350 W/mK | 250-350 W/mK | 200-300 W/mK | 100-200 W/mK | 100-200 W/mK |
熱伝導率 (Z 軸） | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK | 7-10W/mK |
熱拡散係数 (25℃) (mm2/秒) (XY軸) | 200～320 | 200～320 | 200～320 | 200～320 | 200～320 | 200～320 |
圧縮率 | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% |
体積抵抗率 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 |
