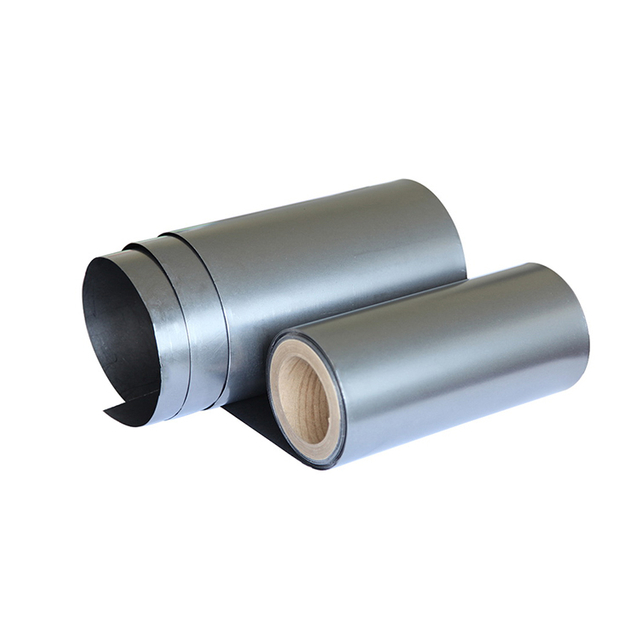

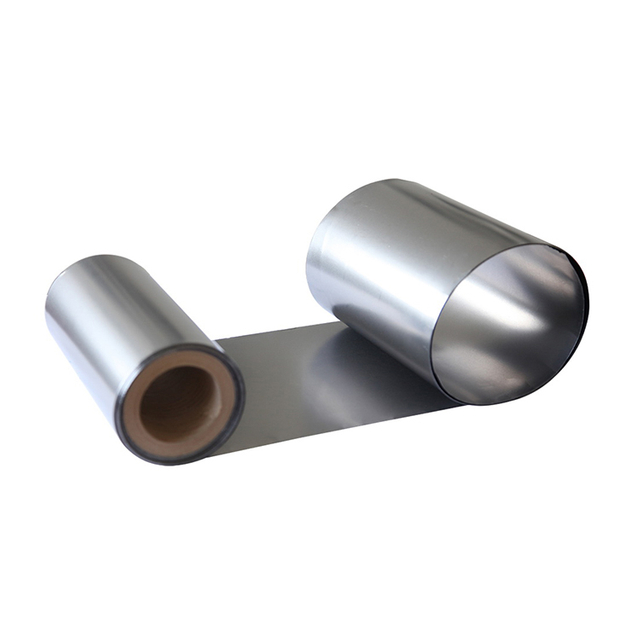

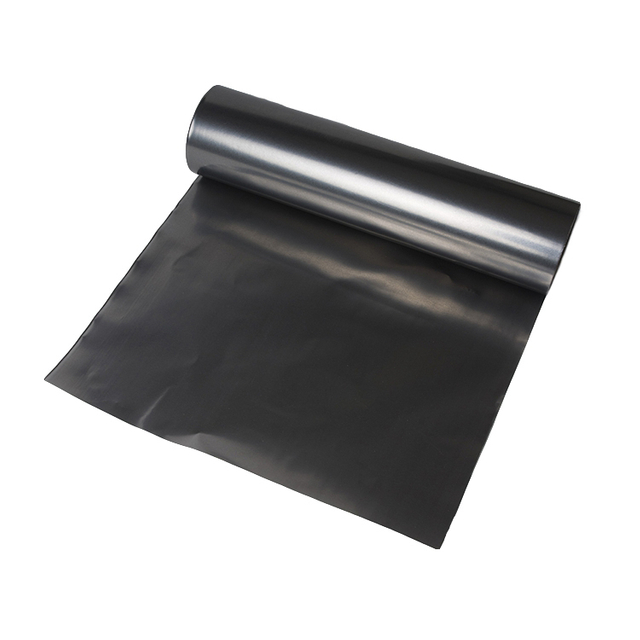

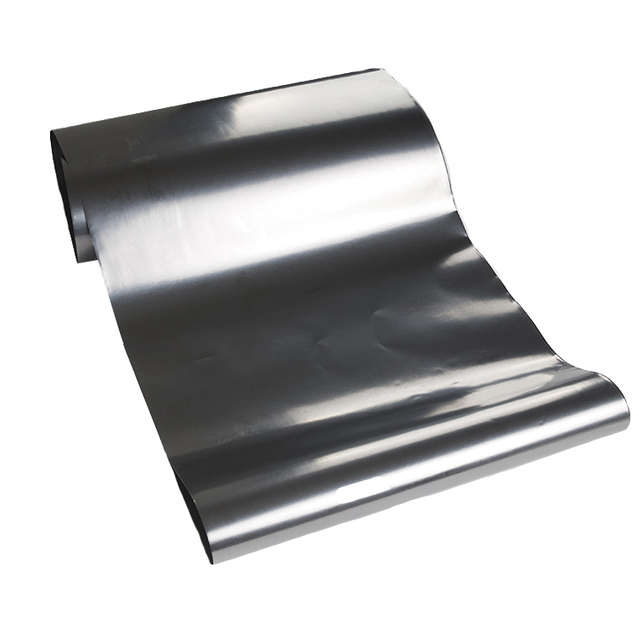

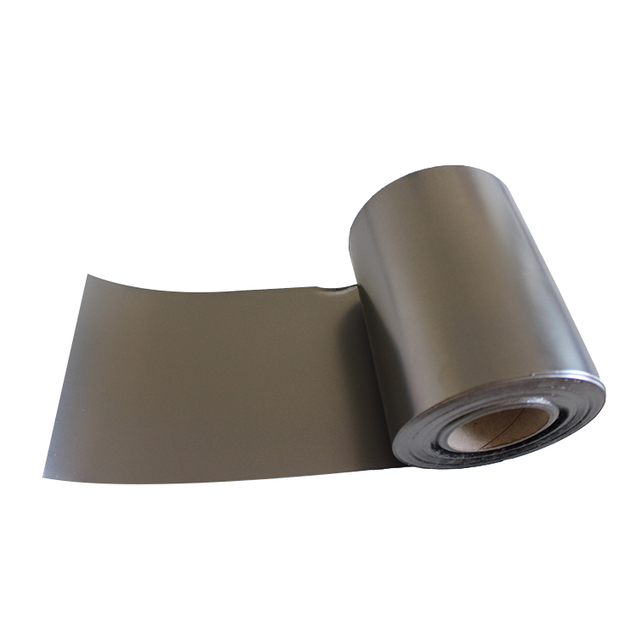

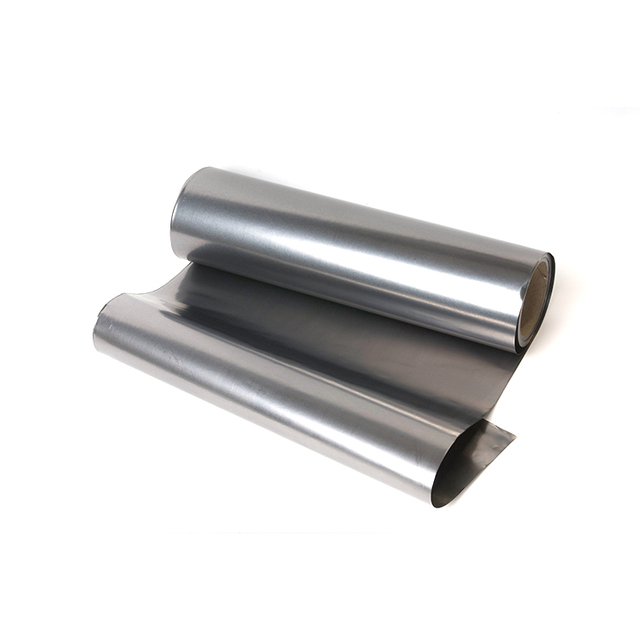

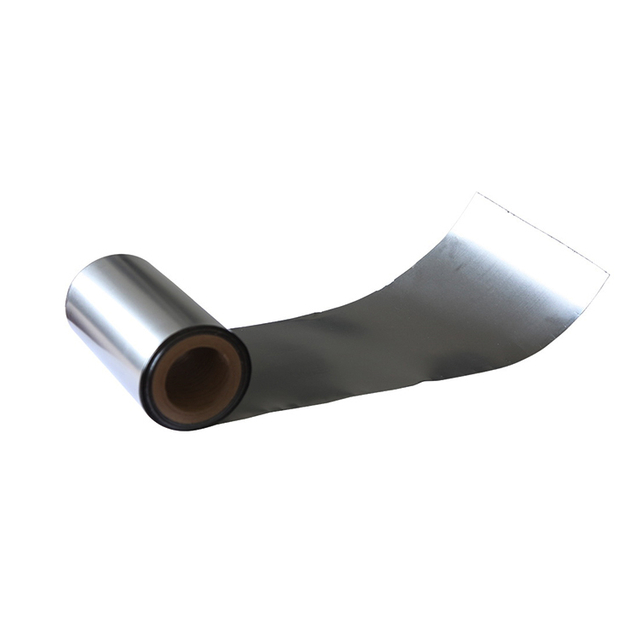

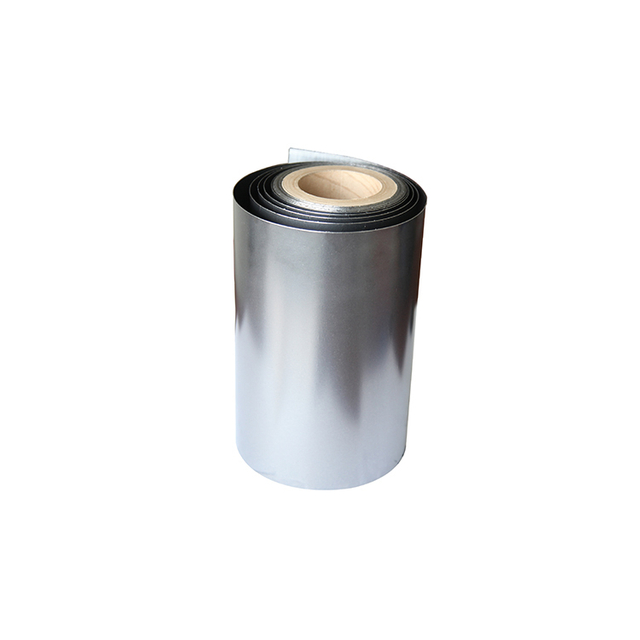

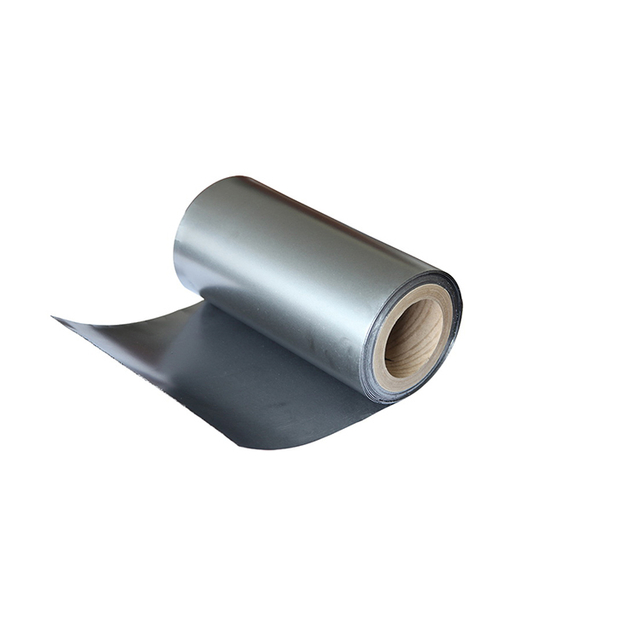

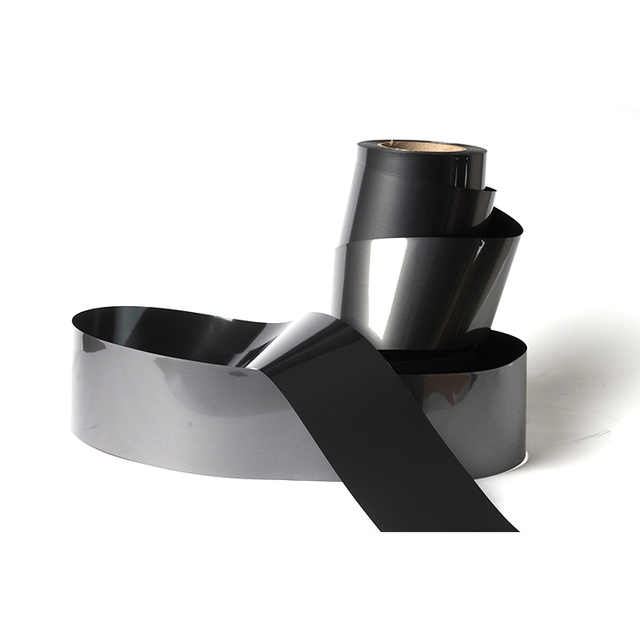

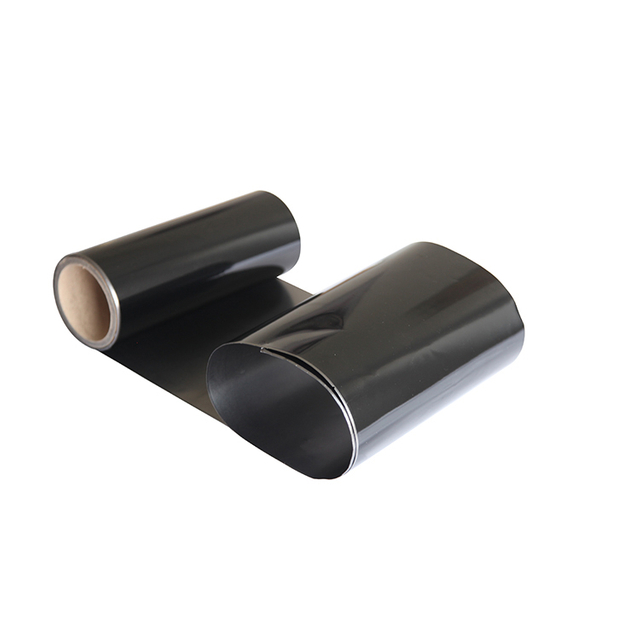

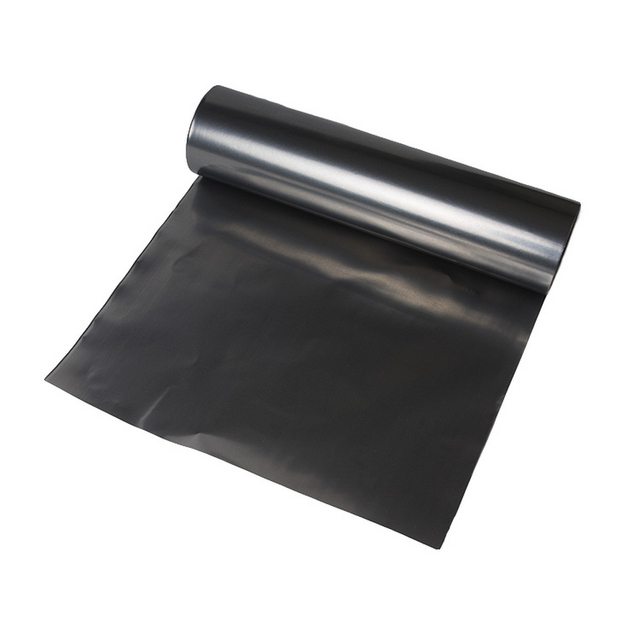

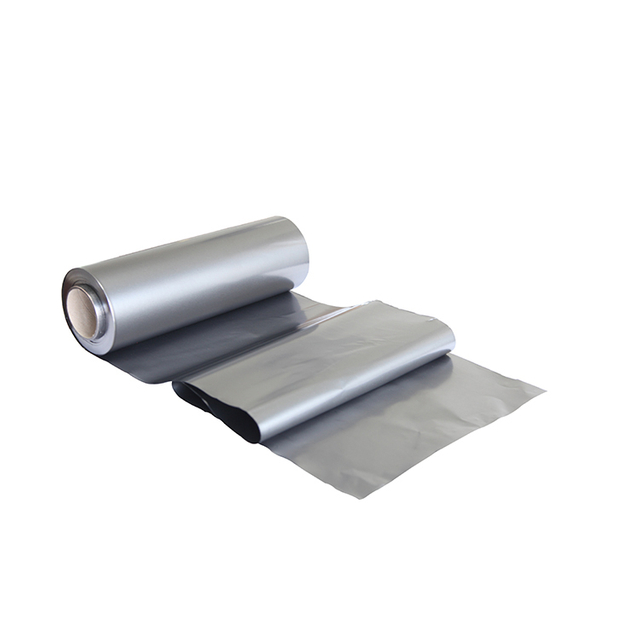

天然黒鉛フィルムの原料は天然黒鉛鉱石であり、人造黒鉛とは全く異なります。
そのプロセスは、炭素含有量が99〜99.6%の天然黒鉛鉱石を粉砕、選別、精製、浮遊、焼結、カレンダー加工したものです。
天然黒鉛フィルムの熱伝導率は150 W/mK～500 W/mK、密度は1.0～1.7g/cm3です。
天然グラファイトフィルムは低コストのため、ノートパソコンなどの放熱用途に広く使用されています。
床暖房、液晶テレビ、船舶、動力電池、リチウム電池、新エネルギー自動車など

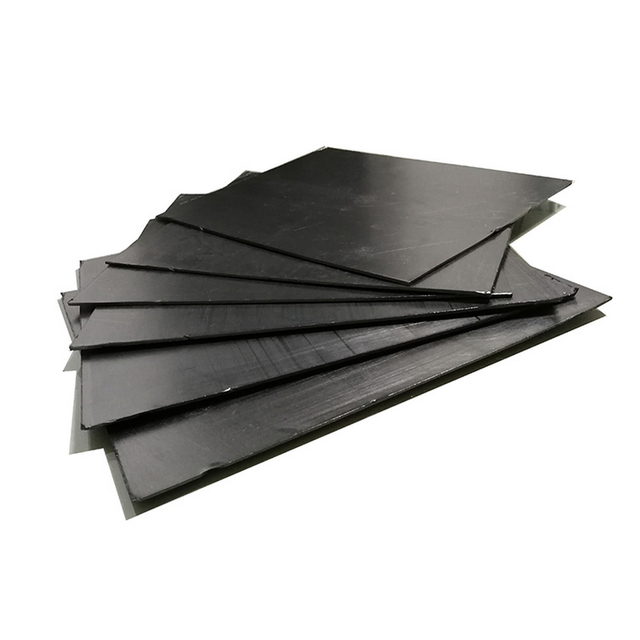

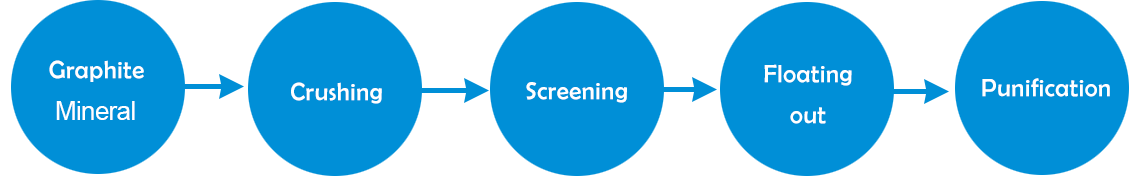

天然黒鉛シートの鉱物処理：
天然黒鉛の特徴:
優れた熱伝導率：最大500W/m・K
軽量：比重：0.9～1.7g/cm3
(同サイズでアルミニウムより30%、銅より80%軽い)
熱抵抗が低く、アルミニウムより 40%、銅より 20% 低い
柔軟性のあるグラファイトシートを採用した低耐熱性
低反発で貼り付け後の形状を保ちやすい
RoHS、REACH準拠
シロキサンフリー

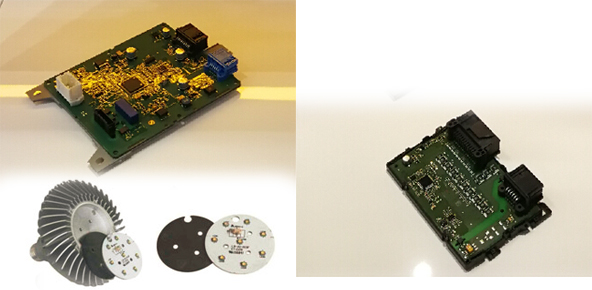

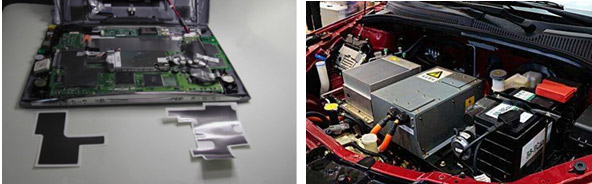

応用：
柔軟なグラファイト製品は、受動的なヒートスプレッダー、熱シールド、および電気伝導として機能します。
グラファイト シートは、さまざまな面内熱伝導率ソリューションを提供します。
柔軟なグラファイトフォイルは、打ち抜き加工することも、プラスチックおよび/または接着剤で積層することもできます。
導電性材料または熱管理材料として新エネルギー産業で広く使用されています
冶金業界で耐火物として広く使用されています
エレクトロニクス業界で電極の導電性材料として広く使用されています。
耐水性潤滑材
石油冶金産業における防食材料
遠心ポンプやその他の機器に使用されます。ポンプやシールを作成します。
工業炉で使用される：工業炉部品の製作
電解めっきとしてポイントソリューションプロセスを採用：品質保証
パラメータ 天然黒鉛シート - 1
タイプ | DSN60030 | DSN60050 | DSN60080 | DSN60100 | DSN60130 | DSN60150 |
炭素含有量 | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% |
色 | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー |
厚さ (mm) | 0.03 | 0.05 | 0.08 | 0.1 | 0.13 | 0.15 |
厚さの許容差 (mm) | ±0.005 | ±0.005 | ±0.01 | ±0.02 | ±0.02 | ±0.03 |
密度 (g/cm3) | 1.5±0.1 | 1.5±0.1 | 1.5±0.1 | 1.5±0.1 | 1.5±0.1 | 1.5±0.1 |
硬度 (海岸A) | 85 | 85 | 85 | 85 | 85 | 85 |
抗張力 (MPa) | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 |
硫黄分 (ppm) | ≤1250 | ≤1250 | ≤1250 | ≤1250 | ≤1250 | ≤1250 |
温度範囲 (℃) | -40～550 | -40～550 | -40～550 | -40～550 | -40～550 | -40～550 |
熱伝導率 (XY軸) | 350-400W/mK | 350-400W/mK | 350-400W/mK | 300-400W/mK | 300-400W/mK | 250-350W/mK |
熱拡散係数 (25℃) ( mm2/秒) | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 |
C圧縮性 | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% |
体積抵抗率 (Ω-cm) | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 |
パラメータ 天然黒鉛シート - 2
タイプ | DSN60200 | DSN60300 | DSN60500 | DSN60800 | DSN61000 | DSN62000 |
炭素含有量 | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99.4% | ≥99% |
色 | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー | ダークグレー |
厚さ (mm) | 0.2 | 0.3 | 0.5 | 0.8 | 1.0 | 2.0 |
厚さの許容差 (mm) | ±0.03 | ±0.05 | ±0.05 | ±0.08 | ±0.1 | ±0.15 |
密度 (g/cm3) | 1.5±0.1 | 1.5±0.1 | 1.5±0.1 | 1.0±0.1 | 1.0±0.1 | 1.0±0.1 |
硬度 (海岸A) | 85 | 85 | 85 | 85 | 85 | 85 |
抗張力 (MPa) | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 | ≥3 |
硫黄分 (ppm) | ≤1250 | ≤1250 | ≤1250 | ≤1250 | ≤1250 | ≤1250 |
温度範囲 (℃) | -40～550 | -40～550 | -40～550 | -40～550 | -40～550 | -40～550 |
熱伝導率 (XY軸) | 250-350 W/mK | 250-350 W/mK | 250-350 W/mK | 200-300 W/mK | 100-200 W/mK | 100-200 W/mK |
熱拡散係数 (25℃) ( mm2/秒) | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 | XY方向 200～320 |
C圧縮性 | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% | 35~55% |
体積抵抗率 (Ω-cm) | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 | 11*10-4 |
