電子製品向け放熱ソリューション - ネットワークSTB

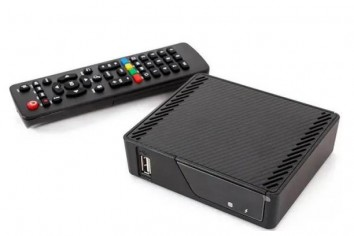

一般にセットトップ ボックスまたはオンボード ボックスとして知られるデジタル ビデオ コンバータ ボックスは、テレビを外部信号ソースに接続するデバイスです。圧縮されたデジタル信号を TV コンテンツに変換し、TV に表示します。信号は、ケーブル、受信アンテナ、ブロードバンド インターネット、地上波放送から送信されます。セットトップ ボックスはデジタル コンテンツを受信できます。

アナログテレビが提供する映像や音声に加え、電子番組ガイド、インターネットページ、字幕などが含まれます。ユーザーは現在のデジタル テレビ番組でテレビを視聴でき、ネットワーク インタラクティブなデジタル エンターテイメント、教育、商業活動を通じて、人々の生活水準はますます向上し、人々の生活はますます豊かになっています。トップボックスは、製品が便利で、ファッションであり、未来のトレンドであるこの時代に登場しています。

現在市場に出回っているセットトップボックスの品質はさまざまで、そのほとんどが単純な構造で、夏場にセットトップボックス内で使いやすく、大量のカロリーを生成し、セットトップボックスの使用過程でカロリーが発生します。多くのカロリーが毎日の使用に影響を及ぼし、ビデオ信号が不安定になり、セットトップボックスが焼けて、家庭内にセキュリティ上の隠れた危険が発生します。さらに、一般的なセットトップボックスのファンにはほこりがたまりやすいです。 。

セットトップボックス本体の内部構造では、セットトップボックス本体の壁は信号出力インターフェイスを実行し、セットトップボックス本体の壁は電源インターフェイスを実行し、電源インターフェイス端は最初のワイヤと固定接続され、ワイヤは最初のワイヤと直列接続されます。 2番目のワイヤー、2番目のワイヤーの一端はファンブレーキモーターに接続され、セットトップボックス本体の右側にはボックス本体があり、ボックス本体の上部カバーは熱伝導性で、固定接続の上部には熱カバーが付いています。熱伝導性銅パイプ、ボックス本体側固定接続付き第一のタンク、タンク側のスイッチとの固定接続、第一のタンク側のノズルとの固定接続、ボックス本体の反対側は第二のタンクと接続され、両側にそれぞれ固定された熱伝導性銅パイプにはフィンがあり、セット外壁の右側のトップボックス本体は熱が伝わり、最初の HuoKou セットトップボックス本体は底面側の表面に設置され、STB 本体の底面には 2 番目のスナップが設けられており、STB 本体の一方の端にはSTB本体にはアンテナが固定接続されています。

STB のファンの数は 3 つです。ファンは熱銅管上に均等に配置され、対称中心は熱銅管の右側にあります。ボックス本体の底部はセットトップボックス本体に固定されており、ボックス本体の周囲にはバッフルが配置されている。熱伝導カバーの直径は3～5cmで、熱伝導カバーの底部にはファンが固定されています。スプリンクラーヘッドはファントップの中央に配置されており、スプリンクラーヘッドには微細な穴が均等に配置されています。

STBを一年中高温の地域で使用する場合、ファンだけでは放熱が不十分です。したがって、多くのSTBメーカーは、STBSが継続的に動作できない問題を根本的に解決するために、放熱モードや熱伝導材料を含むSTBS内部に設置されたファンを改造しています。

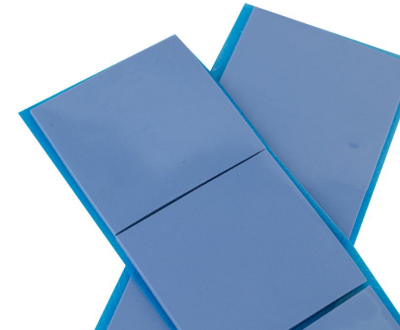

サーマルシリコンパッドは柔らかく、断熱性があり、特に優れた圧縮性、厚さはセットトップボックスのさまざまなスペース範囲に適応でき、優れた制御性を備えています。一般に、電磁調理器、炊飯器、セットトップボックス、電子レンジなどの家庭用電化製品は、通常の作業中に発生する熱エネルギーを適時に輸出しないと、電気接点の表面温度が高くなりすぎます。高いと、製品のライフサイクル、効率、安定性、電気接合部の温度、動作効率と寿命の関係に影響します。セットトップボックスは放熱シリコンシートを介してチップの熱をシェルに伝え、自然対流によって放熱するため、シェルが熱くなりすぎてセットトップボックスが焼けてしまう心配はありません。

セットトップボックスのメインICまたは高温コンポーネントとセットトップボックスのヒートシンクまたはシェルの間で、柔らかいサーマルシリコンシートを使用すると、温度を約18度下げることができます。

熱伝導性シリカゲルパッドは、加熱デバイスとヒートシンクまたは金属ベースの間の空隙です。サーマルパッドの柔軟性と弾性特性により、非常に凹凸のある表面をカバーするために使用できます。熱は分離デバイ​​スまたは PCB 全体から金属ハウジングまたはディフューザー プレートに伝達されるため、サーマル エレクトロニクス コンポーネントの効率と耐用年数が向上します。セットトップボックスに熱伝導性シリコンシートを適用すると、熱をより速く放散できるため、耐用年数が長くなります。
