SSDフラッシュメモリ - グラファイト熱散逸の適用

SSDフラッシュメモリは、高温にさらされると時間とともに摩耗します。この摩耗は、電子漏れと認識エラーにつながります。 SSDが過熱すると、そのコントローラーが誤動作する可能性があり、さまざまな不安定なディスクの動作が生じる可能性があります。たとえば、SSDはWindowsによって認識されない場合があります。コンピューターはSSDを検出できず、SSDがFORMATTEDとして表示できない場合、またはSSDからファイルをコピーしようとするとコンピューターがクラッシュし続けます。したがって、補助熱散逸に熱伝導材を使用する必要があります。

次のテストでは、フラッシュメモリのホットスポットエリアをシミュレートし、人工グラファイトと同じ条件下での 'シリコンガスケット +メタルシェル'の組み合わせの間のホットスポットの温度差を比較します。

1。テスト条件

- a。テストは一定の温度と湿度チャンバーで行われ、温度は23℃から25℃の範囲で、湿度は30％から70％の範囲です。

- b。シミュレーションプラットフォームの加熱能力：3W;

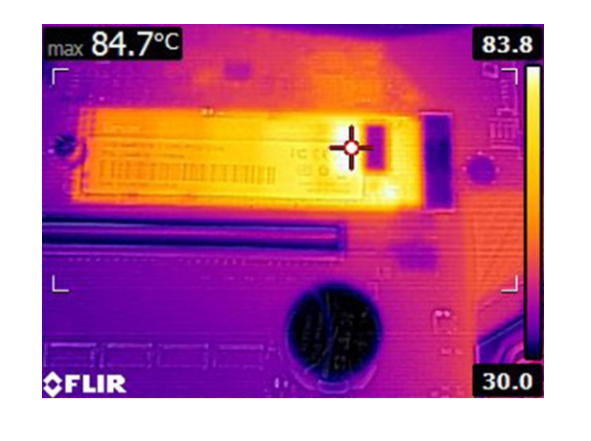

- c。熱源の背面にあるホットスポットの最高温度は、赤外線熱イメージャーを使用して測定されました。

- d。テスト期間：3分;

テストグループ

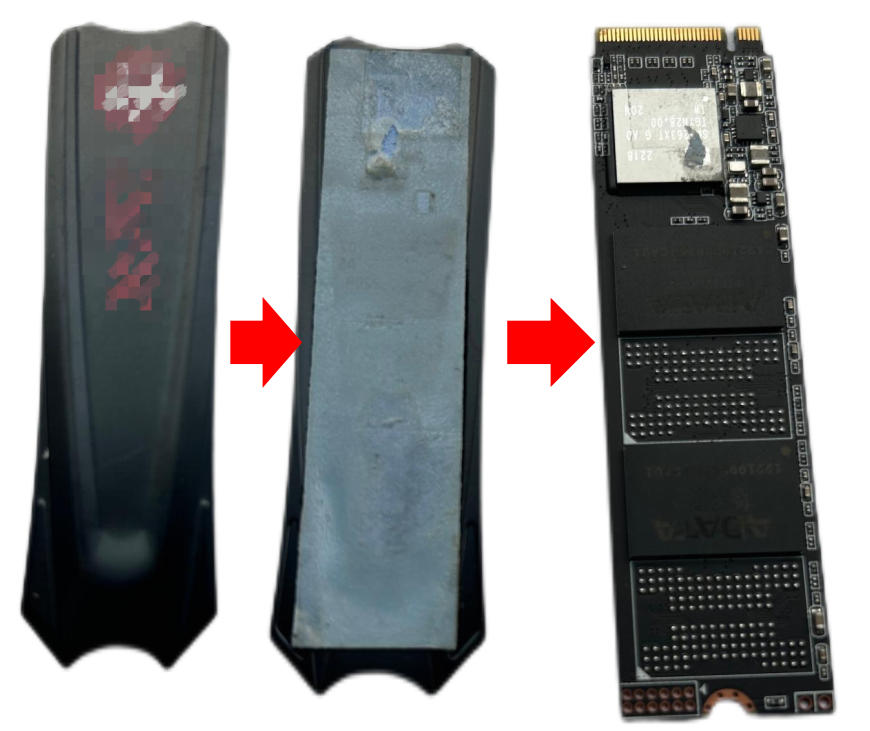

-SSDフラッシュメモリ +メタルシェル + 0.5mmシリコンサーマルパッド

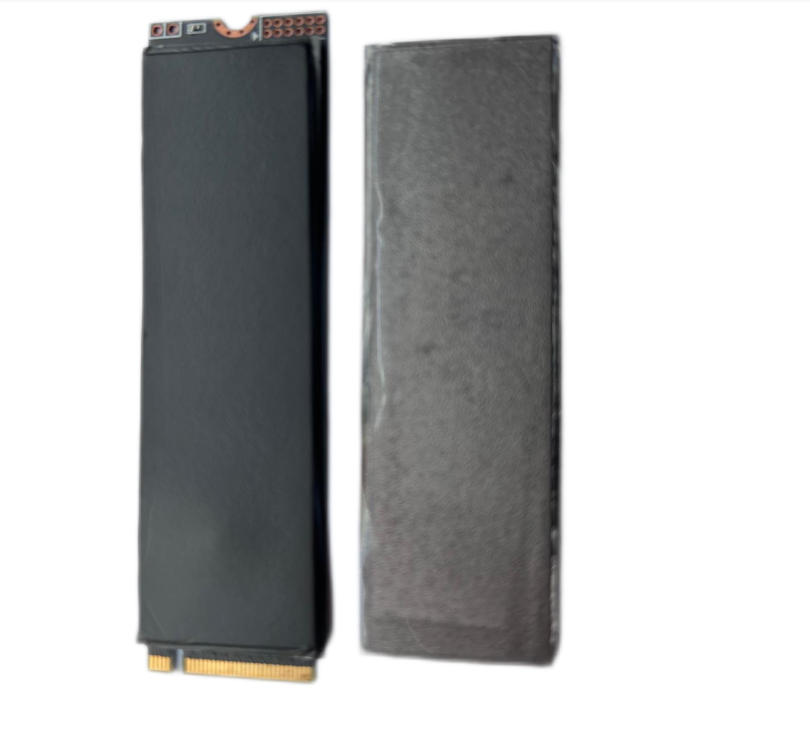

-SSDフラッシュメモリ +グラファイト熱散逸

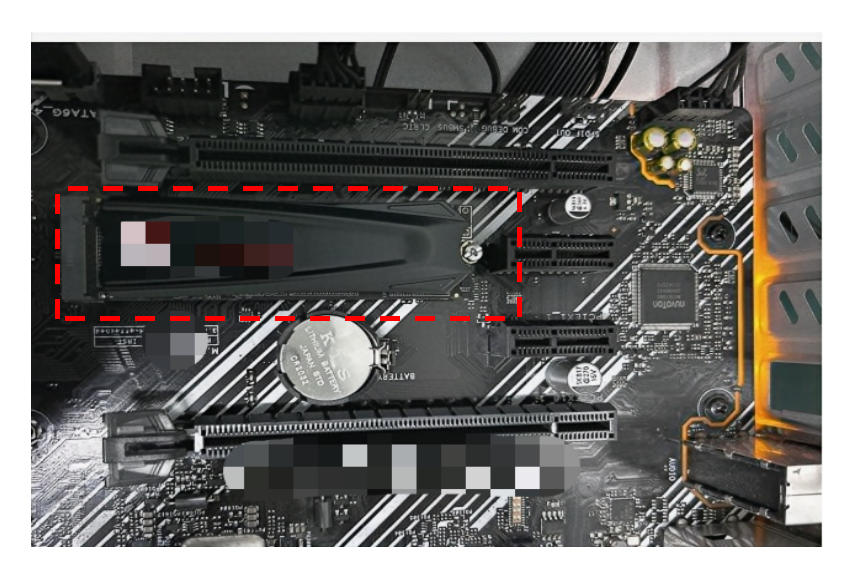

アプリケーションシナリオ-PCストレージ

デスクトップであろうとラップトップであろうと、SSDストレージの過度の温度はそのパフォーマンスに影響します。重度の場合、それはハードディスクの損傷を引き起こすことさえありますが、これは損失の価値がありません。操作中にマザーボード上の大容量SSDの熱発生を減らすために、SSD用の熱散逸ソリューションを設置することを試みることができます。前述の2つのソリューションの間で温度比較が行われました。

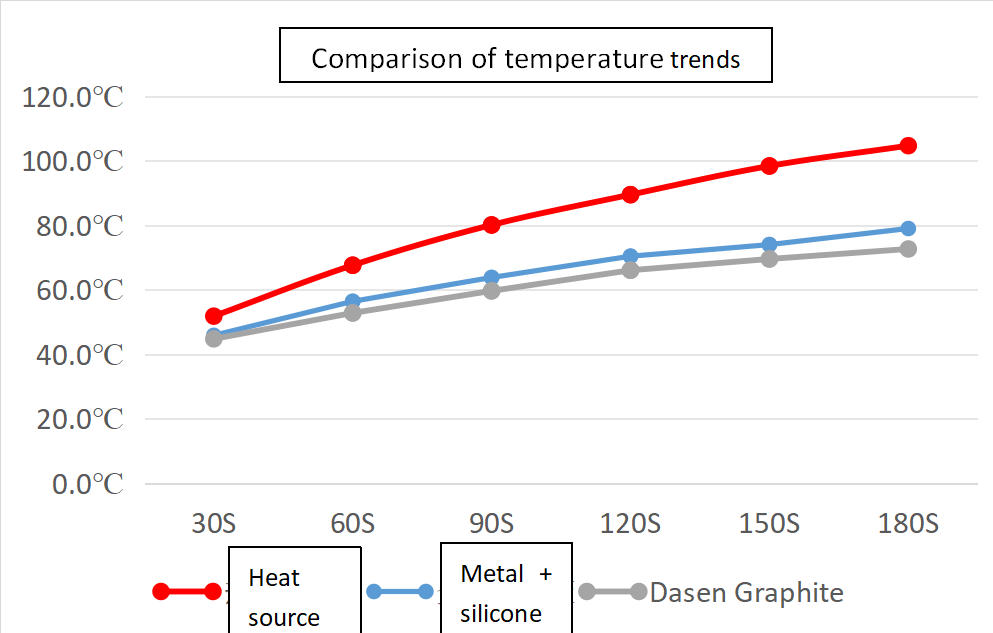

従来の熱散逸構造（金属シェル +シリコンパッド）と人工グラファイトを比較する場合：グラファイトの厚さはわずか0.5mmで、シリコンサーマルパッドの厚さと同じですが、外部金属シェルはありません。同じ条件下で、2つの溶液間の温度差は∆T/6.3℃に達します。無加熱シンクテストと比較して、従来の構造の温度差は∆T/23°であり、温度差が小さく、冷却効果が限られていることを示しています。対照的に、人工グラファイトと無加熱シンクテストの温度差は∆T/32℃であり、大きな温度差と有意な冷却効果を示しています。したがって、人工グラファイトは、ホットスポット密度を効果的に減らし、SSDのより安定した動作を確保できます。
