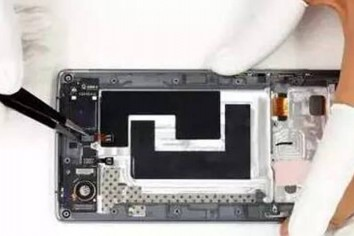

携帯電話を分解して、スマートフォンへのグラファイト フォイルの適用状況を確認します

グラファイトサーマルパッドとしても知られる熱分解グラファイトシートは、高性能サーマルインターフェースマテリアルの一種です。同じ結晶方位を持ち、熱を二方向に均一に伝導します。層状構造により、あらゆる表面に容易に適応し、熱源とコンポーネントをシールドし、家庭用電化製品の性能を向上させます。

この文書では、携帯電話の内部熱処理を例に挙げます。

CPUの熱をアルミニウム合金フレームに良く伝えるために、携帯電話のCPUとシールドの間に熱伝導性ゲルを充填し、熱伝導性ゲルとCPUおよびシールドカバーを十分に融着させます。

シールドカバーの材質も銅合金に変更され、銅の熱伝導率は一般的なステンレス鋼よりもはるかに大きく、受け取った熱は3層のグラファイト箔によって素早く分散されます。

同時に、LCDのバックライトと駆動ICの熱を低減するために、携帯電話のLCDの背面に25umのグラファイトシートを追加し、バックライトによって発生する熱を急速に分散させます。

さらに、携帯電話の下部カバーには3層のグラファイトフォイルが配置されており、熱をマシンの上端から下端に素早く伝えることができるため、マシン全体の背面の熱分布が均一になります。より均一に。

グラファイトシートのダイカットプロセス:

グラファイトシート、特に熱伝導率の高いものは長らく切り売りで供給されてきました。おそらくコイル状の状態で供給されるため、その後の型抜き加工や自動設置に不都合が生じる可能性があります。現在、一部のサプライヤーは業界でこの問題の解決に成功しています。連続50メートルの長さのロール状高熱伝導グラファイトシートの供給を完了した。
