VC液体冷却とは何ですか?

VC液冷とは何ですか?

モバイルプロセッサの性能向上と5g時代の到来により、より多くのデータを処理する必要があります。携帯電話などのモバイル機器の性能はますます高くなっており、それに伴い冷却性能にも大きな課題が生じています。新しい主力携帯電話と 5g 携帯電話のほとんどは VC 液冷を使用しています。

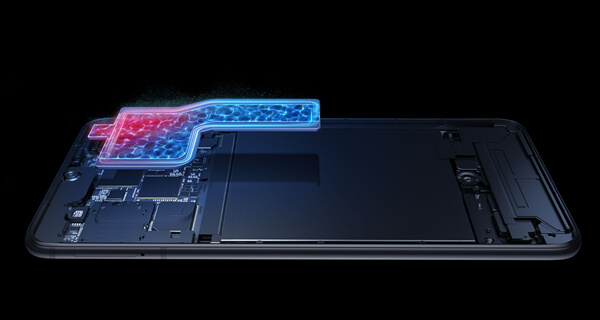

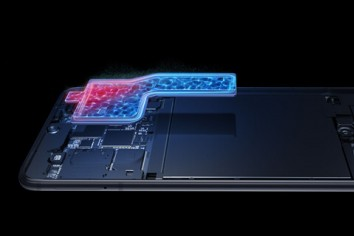

携帯電話のVC液冷

VC 液冷の概要:

VC液冷（真空チャンバーソーキングプレート技術、英語名ベーパーチャンバー）はソーキングプレート、均一温度プレートなどとも呼ばれ、効率的に熱を伝達する方法です。

AMDハイエンドグラフィックスカード向けにセルシアの放熱メーカーが提供した初期の放熱ソリューションが、ヒートパイプ放熱の代わりに使用されています。

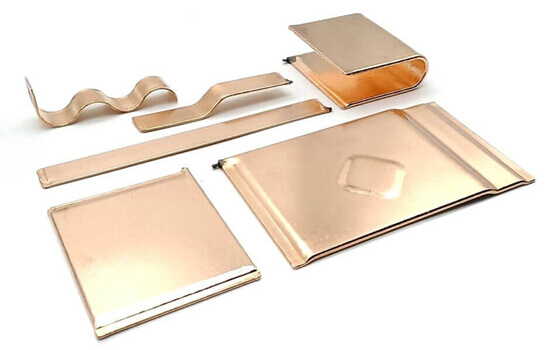

VC液冷均一温度プレート

VC液冷の動作原理:

1.浸漬プレートベースが加熱され、熱源が銅メッシュマイクロエバポレーターによって加熱されます - 吸熱

2.真空・極低圧環境下で冷却液（純水）が加熱され蒸発し熱風（104tor以下）となる - 吸熱

3. 蒸気チャンバーは真空設計を採用しており、熱風は銅メッシュのマイクロ環境でより速く流れることができます - 熱伝導

4. 熱風が加熱され、ヒートシンク上部の冷気源と接触すると、熱が放散され、液体に再凝縮します - 熱放散

5. 凝縮後、冷却剤は銅の微細構造毛細管を通って浸漬プレートの底部にある蒸発源に戻ります - 還流。戻ってきた冷媒はエバポレーターで加熱されて再びガス化し、銅メッシュのマイクロパイプで吸熱＞熱伝導＞放熱を繰り返します。

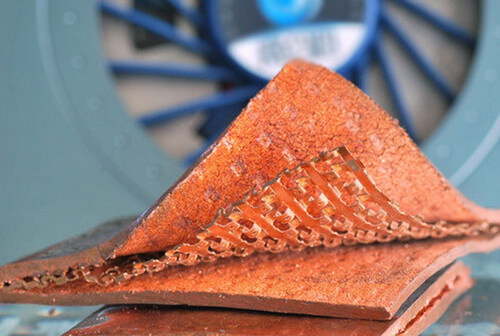

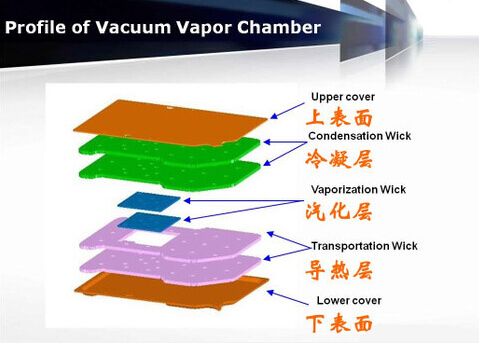

VC液冷均熱板の内部構造の解剖図

VC液冷均熱板の内部構造の解剖図
