ベーパーチャンバー設計ガイド

VC (ベイパーチャンバーs) 文字通り呼ばれます 蒸気室。業界では一般的にフラットと呼ばれています。 ヒートパイプ, 温度プレート、浸漬プレート。チップ電力密度の継続的な増加に伴い、VC はさまざまな分野で広く使用されています。 熱放散 CPU、NP、ASIC、その他の大型パワーデバイスの使用に適しています。

1.VCの方が優れています ヒートパイプ または 金属基板ラジエーター

VC は平面と考えることができますが、 ヒートパイプ、それでもいくつかの核となる利点があります。金属よりも優れているか、 ヒートパイプ。表面温度をより均一にすることができます（ホットスポットが減少します）。 2 番目に、VC の使用 ヒートシンク 熱源とデバイスが直接接触できるため、 熱抵抗;その間 ヒートパイプ通常、基板に埋め込む必要があります。

VCとの比較 ヒートパイプ そして金属

2. VC を使用して、 温度を均一にする のように熱を伝えるのではなく、 ヒートパイプ

ヒート パイプは、特に比較的曲がりくねった経路の場合、熱源を遠位フィンに接続するのに最適です。たとえ経路が直線であっても、VC の代わりに多くの熱が使用されます。 熱伝達 リモート転送が必要です。これが主な違いです ヒートパイプとVC。の焦点 ヒートパイプsは熱を伝えることです。

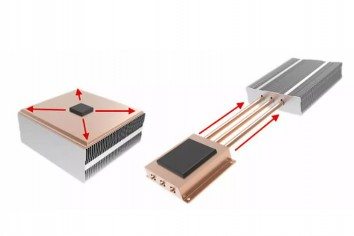

VC 熱を拡散する, ヒートパイプ 熱を伝える

もちろん例外もあります。コストを重視する場合、2つの熱源が近く、温度を均一にする必要がある場合は、 ヒートパイプ もオプションです。

3. その他の考慮事項

サイズ - 理論上の制限はありませんが、電子機器の冷却に使用される VC が X および Y 方向に 300 ～ 400 mm を超えることはほとんどありません。厚さは毛細管の構造と散逸力の関数です。焼結金属コアが最も一般的なタイプで、VC の厚さは 2.5 ～ 4.0 mm です。

電力密度 - VC の理想的な用途は、熱源の電力密度が 20 W / cm 2 以上であることですが、実際には、多くの機器は 300 W / cm 2 以上です。

保護 - 最も一般的に使用されるコーティング ヒートパイプs、VCは防錆と美観の機能を持つニッケルメッキです。

動作温度 - VC は複数回の凍結/融解サイクルに耐えることができますが、通常の動作温度範囲は 1 ～ 100 ℃です。

圧力 - VC は通常、変形前に 60 psi の圧力に耐えるように設計されています。ただし、最大 90 PSI
