家庭用電磁調理器部品の放熱方法と熱伝導材料

科学技術の急速な発展により、直火で加熱する必要があった従来のガスストーブは必要なくなりました。人々はより高い生活の質を追求するため、火を使わず、排気ガスも出ず、騒音もなく、温室効果も大幅に低減できる電磁調理器を採用し、厨房環境は大きく改善されました。高出力の電気加熱装置である電磁調理器のほとんどの部品は電子部品であり、それ自体が加熱の問題を抱えています。そのため、ワークの内部温度に対する要求は非常に厳しいものになります。放熱が悪いと、製品の故障率が高く、安定性も悪くなります。放熱の問題は、家電製品の電磁調理器産業の発展を妨げる大きな問題となっています。電磁調理器は電磁誘導の原理を利用して加熱を実現するため、交流電流を利用してコイルに方向を変えながら交流磁場を発生させ、その交流磁場の導体内部に渦電流が発生します。渦電場によって駆動される導体内のキャリアの移動。渦電流のジュール効果により導体の温度が上昇し、加熱が実現します。

家庭用電磁調理器の放熱構造には、電磁調理器本体、回路基板、コイルディスク、放熱ファン、発熱部品が含まれます。ベースの底面または側面には吸気口と排気口が設けられ、回路基板とコイルディスクはベース上に組み立てられて固定され、少なくとも１つのファンが回路基板と回路基板との間のベース上に組み立てられて固定される。コイルディスク。吸気口から入った外気は、まず回路基板を通って冷却され、ファンを通ってコイルディスクに吹き付けられ、排気口から流出します。合理的な部品配置設計により、空気の流れの損失を効果的に低減します。空気流路上の回路基板とコイルディスクの間に少なくとも1台のファンが設置されており、空気流入口から外気が入った後、空気流はまず回路基板上の熱源部品を通過して冷却し、次に回路基板上の熱源部品を冷却します。空気流はファンを介してコイルディスクに吹き付けられ、空気出口から流出します。内部流れ場は均一であり、空気流の損失が小さい。熱源を効果的に通過する流れ場を制御するのが簡単で、放熱効率が向上し、より理想的な全体的な放熱効果が得られます。

電磁調理器の分解図

家庭用電磁調理器の放熱方法には空冷と水冷の2種類があり、通常は空冷+放熱器の構造が採用されています。 IGBT やブリッジ スタックなどのコンポーネントは高出力デバイスであり、動作時に大量の熱を発生します。電磁調理器の内部放熱問題をより良く解決するには、限られたスペース内で電磁調理器の熱交換効率を可能な限り向上させ、接触面の熱伝達抵抗を低減することが必要です。放熱構造の設計を最適化することに加えて、熱源の熱をより早く放熱シェルに伝達できるように、熱伝導が高く、熱抵抗が低い高熱伝導材料も必要です。

熱管理材料は、複雑な環境における電磁調理器の回路基板やコイルディスクなどの加熱部品の信頼性と電磁両立性の問題をうまく解決できます。電磁調理器の熱伝導性材料に対する高い熱伝導率の要求を考慮して、Dasen が主に推奨する材料は、放熱ソリューションを解決する熱伝導性シリカゲルパッドです。

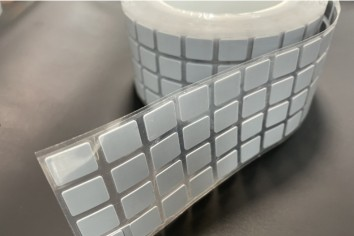

熱伝導性シリカゲルパッドの特徴:

1.熱伝導率が良い

2.地熱インピーダンス

3.追加の表面接着剤なしの自己接着剤付き

4.圧縮性が高く、柔らかく弾力性があり、低圧用途に適しています。

5.さまざまな厚さをご用意しています

6.UL94V0耐火等級に準拠
