電子製品用サーマルソリューション - ネットワークスイッチ

科学技術の急速な発展に伴い、私たちの社会は情報化時代を迎えています。この社会において、インターネットは人々の生活に欠かせないものとなっています。情報化時代の急速な発展とクラウド サービスの徐々に普及に伴い、クラウド サービスの人気により、あらゆる階層のデータ ストレージが急速に増加しています。サーバーの容量拡張により、スイッチ要件も増加します。ルーターのことはよく知られていると思いますが、ネットワーク スイッチが何なのか、ネットワークに何ができるのか、一般に大多数の人は知りません。

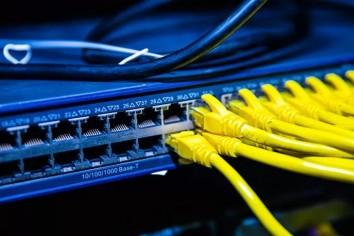

ネットワーク スイッチは、サーバーとネットワーク デバイスを接続してデータ センターを構築します。クラウドサービスの普及によりネットワーク機器が高密度化し、接続機器の急増によりスイッチの負荷が増大しています。新しいスイッチは、性能向上と消費電力削減のバランスが課題となっている。

産業用スイッチには、MAC スイッチ モジュール、PHY インターフェイス チップ、メイン制御チップ、メモリ、その他のコンポーネントが統合されています。工業グレードのスイッチでは高温が致命的な影響を与えるため、このような製品の設計では、広い温度範囲を持つ工業グレードのコンポーネントを選択することに加えて、機器の熱設計にも十分な注意を払う必要があります。

信頼性アプリケーションの要件を満たすために、ほとんどの産業用スイッチはファンのない熱設計を採用しています。発熱量の高いチップの場合、サーマルシリコンパッドと熱相変化を伴う材料を使用して、接触面間の隙間を埋め、チップ表面からシェルまでの熱伝導チャネルを形成することで、チップが確実に動作するようにすることができます。安全な温度範囲内であり、スイッチは高温環境でも確実かつ安全に動作します。

スイッチの放熱構造はスイッチシェルと回路基板で構成されています。回路基板は熱伝導パッド上に配置され、熱伝導パッドは金属放熱フィンの上に配置され、回路基板は熱伝導パッドの下に配置されています。 、パッドはスイッチのシェルの内面に取り付けられています。サーマルパッドは弾性物体であり、サーマルパッドがスイッチシェルの内面に確実に密着することを効果的に保証することができる。回路基板で発生した熱の一部は、上部サーマルパッドを介して金属ヒートシンクに伝わり、スイッチ内部に拡散し、さらにスイッチシェルを通って空気中に拡散します。熱の一部は下部サーマルパッドを介してスイッチシェルに伝わり、空気中に拡散します。このソリューションは小型スイッチに特に適しており、冷却ファンの設置による体積の増加、コストの増加、損傷の容易さを効果的に回避できます。

サーマルシリコンパッドは主にマザーボードとシェル間の熱伝導と冷却に使用されます。熱伝導性シリカゲルパッドを選択する主な目的は、熱源表面と放熱装置の接触表面の間に発生する熱抵抗を低減することです。熱伝導性シリカパッドは接触面の隙間をうまく埋めることができます。サーマルシリカゲルを追加すると、熱源とラジエーターの間の接触面がより完全に接触し、実際に面と面で接触し、温度反応が可能な限り小さな温度差を達成できます。熱伝導性シリカパッドは断熱性能だけでなく、衝撃吸収や吸音効果もあります。
