電子製品の冷却方式の例 - 電源アダプター

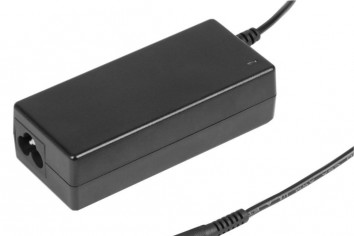

電源アダプタは、小型携帯電子機器や電子機器用の電力変換装置です。電話親機、ゲーム機、語学中継器、ウォークマン、ノートパソコン、携帯電話等に広く使用されております。電源アダプタは通常、シェル、電源トランス、整流回路で構成されています。出力タイプに応じて、AC出力タイプとDC出力タイプに分けることができます。接続モードに応じて、壁掛けタイプとデスクトップタイプに分けることができます。電源アダプタは、産業オートメーション制御、軍事機器、科学研究機器、LED照明、産業用制御機器、通信機器、電力機器、計器などの分野で広く使用されています。

電源アダプタには、整流ブリッジ、高電流整流器、高出力三極管、電界効果トランジスタなどの高出力半導体デバイスが多数使用されているため、動作時に大量の熱が発生します。電源温度が 75 ℃ を超えると、これらの熱を適時に放出して適切なレベルに保つことができない場合、電源アダプタの通常の動作に影響を与え、ひどい場合には電源アダプタが損傷することがあります。一般に、電源アダプタの製造元は、設計および製造中に電源の熱を放散するために、いくつかの断熱材を使用します。電源アダプターの放熱方式で一般的に使用される断熱材は何ですか?

熱伝導性接着剤

熱伝導性接着剤は局所ポッティングと全体ポッティングに分けられます。電源アダプターの内部は凹凸があり、不規則です。必要なのは、変圧器を完全に包み込み、自由に動かすことができない熱伝導性材料です。局所的なポッティングは一般に発熱量が高い場合に集中し、他の熱伝導性材料で置き換えることはできません。一体型ポッティングは、一部の電源が屋外で長時間動作する必要があるためです。放熱の問題を解決するだけでなく、電源の防水や密閉も考慮する必要があります。したがって、屋外用電源は放熱のために一体型ポッティングを採用するのが基本となります。

熱伝導性シリコンパッド

熱伝導性シリコンパッドは通常、電力産業での用途はわずかですが、場合によっては不可欠なものになります。一般に、電源アダプタ用の熱伝導性シリコン膜の用途は主にPCB基板に集中しています。特別な用途と需要には、それに応えるための特別な供給が必要になります。 PCB基板には熱伝導性シリコンフィルムが塗布されており、高い熱伝導効率を備えています。電気絶縁、耐衝撃性、耐突き刺し性などの機能により、お客様の安全上の問題を効果的に解決できます。

単一シリカゲル

通常、単一のシリカゲルはパワーコンポーネントの局所的な熱伝導に使用され、コンポーネントを固定する役割も果たします。金属および非金属に対して優れた接着性とシール性を備えています。

熱伝導性シリコンパッドは一般にパワーMOSチューブのパッケージングに使用されます。従来の標準部品TO-220、TO-3Pでは、密着性を高め、熱抵抗を下げるためにシリコン膜やMOSチューブにシリコングリスを塗布するのが一般的でした。

アルミナセラミック

熱伝導率、耐熱温度範囲、絶縁性能のいずれにおいても、MOSチューブのシリカゲルに代わる熱伝導性シリコーンテープをはるかに上回っています。 TO-220、TO-3Pシリーズには標準部品があり、シリコングリスを塗布してMOSチューブとの接触面積を増やす必要があります。
