5G スマートフォンの熱管理: 放熱と断熱

5G スマートフォンの熱と温度の管理は、(特にコンポーネントの) 耐用年数を延ばすために不可欠であり、熱管理の課題に対する解決策は、基板レベル、回路設計/動作レベルで、また熱管理ソリューションの使用を通じて対処する必要があります。

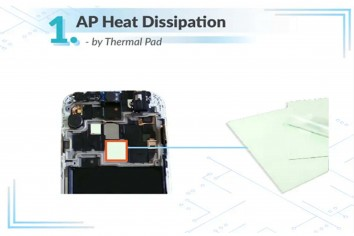

AP の熱放散

サーマルパッドを使用したアプリケーションプロセッサ冷却ソリューション

スマートフォンでは、集中的なアプリケーションプロセッサ、電源管理回路、カメラモジュールが主な熱源となります。 AP には、GPU、マルチメディア コーデック、特に最も多くの熱を発生する CPU など、いくつかのサブコンポーネントが含まれています。

さらに、AP は比較的小型で回路が複雑なため、より多くの熱を発生する傾向があります。この熱は、マイクロプロセッサが換気がほとんどない筐体や密閉された筐体内に設置されている場合に問題になる可能性があります。高温によるマイクロプロセッサや周囲の回路の損傷を防ぐには、熱消費を抑えるか、放熱手段を増やす必要があります。

PMICの放熱

サーマルグリースによる電源管理集積回路の熱放散

PMIC (電源管理集積回路) は、スマートフォンの動作中に大量の熱を発生するよく知られたコンポーネントの 1 つです。

電源管理 IC、RAM、画像プロセッサなどのパフォーマンス コンポーネントの熱管理のために、プロステックは硬化可能なサーマル ギャップ フィラーを提供しています。これらのフィラーは、優れた熱伝導性、振動および温度サイクル下での物理的安定性を備えており、応力を緩和できます。

一般的な放熱

グラファイト シート (PG) は、携帯電話のマザーボードの PCB 上の CPU / フラッシュ メモリ チップによって発生した熱を金属ブラケットとフレームに均一に伝えることができます。同時に、高発熱のCPUチップからの熱をグラファイトシート全体の面に素早く分散させることができます。

バッテリー収納部背面のスチールフレームに施されたグラファイトシートは、タッチスクリーンに熱を均一に分散させ、バッテリーの熱を放出する機能も備えています。長時間使用すると熱いという悩みを解決します。

5Gアンテナの断熱

5Gアンテナを断熱するために断熱パッドを使用する

現在、複雑な 5G ミリ波アンテナ モジュールにはパワー アンプが統合されており、機器の端付近で熱が発生します。スペースの制約により、エアギャップを増やして表面温度を下げるのは難しく、スロットリングにより 5G のパフォーマンスが低下します。従来の放熱ソリューションも、導電性があり RF 信号に干渉するため、選択肢にはなりません。
