熱シリコンパッドの熱伝導率をテストするにはどうすればよいですか?

熱伝導性シリコン膜の熱伝導率は、材料の熱伝導率を反映する物理量です。 ASTM D5470 は、科学実験や工学技術において材料の熱伝導率を測定するための一般的な試験方法です。一般に、定常法と動的法に分けられます。実験を通じて熱伝導の法則への理解を深め、パラメータ変換法を用いた設計思想を体験し、温度センサーによる測定方法を習得します。

熱伝導性シリコンパッドの熱伝導率は、材料が熱を直接伝導する能力を指し、熱伝導率としても知られています。熱伝導率は、単位温度差および単位時間の下で単位断面および長さの材料によって直接伝導される熱として定義されます。熱伝導率の単位は w/MK です。フーリエ方程式の法則から次のことがわかります。

Q=KA△T/d

R=A△T/Q

このうち、Aは熱伝導材料の断面積、Qは単位時間あたりに伝導する熱量、dは2つの熱源間の熱伝導体の厚さ、△Tは温度差、Rは熱抵抗値。

サーマルパッドの熱伝導率試験方法の手順は次のとおりです。

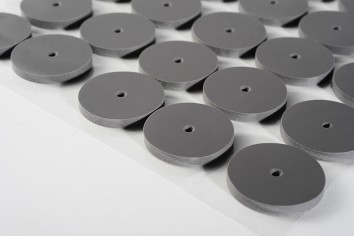

1、 熱伝導性シリコンパッドのサンプル準備

(1) 熱伝導性シリコーンフィルムのサンプルは均質な熱伝導性シリコーンフィルム材料である必要があり、2 つの表面は平らで滑らかで平行であり、亀裂やその他の欠陥がない必要があります。

(2) 平らな試験片の凹凸は 0.5 mm/m 以内が必要です。

(3) 柔らかい熱伝導性シリコーンシート材料には木枠が必要であり、熱シリコーンパッドサンプルは全体的に均質である必要があります。

(4) 熱伝導性シリコン膜サンプルは円形または四角形で、直径または辺の長さが加熱板の直径または辺の長さと同じで、厚さは 5mm 以上、最大厚さは直径の 1/8 を超えないものとします。横の長さ。

(5) 各グループには 2 つのサーマル シリコン パッド サンプルがあります。

熱伝導性シリコンパッドサンプルを必要な状態に応じて調整し、24時間処理しました.

2、 決定手順

(1) 熱伝導性シリコン膜サンプルの周囲の少なくとも 4 点を測定します。その平均値を試験前のサンプルの厚みとする。

(2) 状態を調整した熱伝導シリコンパッドサンプルを装置のコールドプレートとホットプレートの間に置き、熱伝導シリコン膜サンプルがコールドプレートとホットプレートに密着するようにします。

(3) ホットプレートとコールドプレートの温度を一定に保ち、選択した温度差を保ちます。温度の読み取り値は 0.1k まで正確である必要があります。

試験条件:

ホットプレートの温度は333k未満です。

コールドプレート温度 室温または必要な温度。

コールドプレートとホットプレートの温度差は10k以上、熱伝導性シリコン膜を通過するサンプルの温度勾配は400k/mから2000k/mの間です。

(4) メイン加熱板とガード加熱板の温度差が±0.1k未満の場合、温度は平衡状態にあるとみなします。

(5) 主加熱力が一定の条件下では、主加熱板の温度変動は 0.1k/h で 10℃±を超えず、安定していると考えられます。

（６）有効伝熱面を通る熱流束と導電性シリコン膜サンプルの両面の温度差を３０分ごとに３回測定した。

(7) シリコーンパッドの熱伝導率を計算し、測定値と平均値の差が 1% 未満になった時点で試験を終了します。

（８）試験終了後、サンプルの厚さを測定し、試験前後の熱伝導性シリコーンパッドサンプルの厚さの平均値を熱パッドサンプルの厚さとする。
