5Gおよび6G端末の放熱に最適なサーマルソリューション

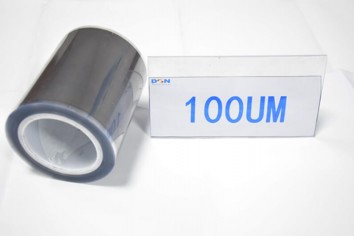

2021年、江西大森科技有限公司は極厚PI焼結の技術的課題を突破し、優れた性能を備えた厚手のグラファイトシートを生産した。単層グラファイトシートの厚さは100umにもなります。

厚いグラファイトシートは韓国のサムスン本社に送られ、性能試験に合格しており、平均温度の影響は従来の多層の厚いグラファイトシートの重ね合わせよりもはるかに低いです。より対称的な温度性能とより優れた熱伝達性能が達成されました。ヒートパイプやVCと比較して、単層厚グラファイトシートの製造プロセスは簡単で、歩留まりが高く、生産効率が高く、大型サイズの柔軟性があり、短納期です。

高性能、高信頼性の単層厚グラファイトシートは、多層複合グラファイトシート方式の高コスト、複雑さ、信頼性の低さという欠点を完全に克服します。

単層厚グラファイトシートのキーインデックス

モデル	厚さ	熱伝導率(xy軸)	熱拡散率	密度
DSN5070	70um	1100-1300W/mK	740~880mm²/秒	1.7g/cm3
DSN5100	100um	1000-1200W/mK	680~820mm²/秒	1.7g/cm3

なぜ単層の厚いグラファイトシートを使用するのですか?

品質：

* 信頼性 (粘着層なし)

* 一貫性

※アウトプット（コスト削減）

・スプライス（止め）が少ない

*追加の検査は必要ありません

※製造工程の簡略化

* より多くの熱蓄積と熱緩衝能力、より強力でより高い熱拡散能力により、高温の持続を回避します。

パフォーマンス：

* 厚さ (≥100um)

* 高性能 (>800W/mK)

* 複数のレイヤーではなく単一のレイヤー

* 折りたたみ可能/より柔軟

※厚みや性能の調整が可能です

* より良い導電性

厚いグラファイトシートの応用シナリオ:

厚いグラファイトシートは熱拡散特性に優れており、その熱伝導率は1200w/mkに達します。極薄人造グラファイトシートと比較して、その熱伝導チャネルは2倍であり、放熱効率は従来の市販の厚いグラファイトシートよりもはるかに高くなります。厚いグラファイトシートは、優れた柔軟性、一貫性、優れた再加工性も備えています。用途に応じてさまざまなフィルム素材を配合し、任意の形状に切断・打ち抜き、何度でも折り曲げることができるため、さまざまな製品の使用スペースや設置場所に合わせて柔軟に対応できます。厚いグラファイトシートは点熱源を面熱源に変換して急速に拡散し、最終製品の熱蓄積を解決します。
