2020 年の熱管理材料の在庫: 電子アプリケーション

1. PS5は液体金属TIMを使用

ソニーは、新しい次世代ゲーム機 PlayStation 5 の内部構造を示す公式分解ビデオを公開しました。 2 年間の検討と検証を経て、ソニー PS5 チームは PS5 に液体金属サーマル インターフェイス マテリアル (TIM) を採用し、巨大な熱伝導性を実現しました。メインプロセッサ (SOC) によって発生する熱をラジエーターに送り、機器の熱放散を加速し、高性能条件下での PS5 の長期信頼性の高い動作を保証します。

2. Huawei Mate40シリーズ 3Dグラフェン

Mate40ProとMate40Pro+はどちらも放熱に3Dグラフェン放熱フィルムを採用しています。いわゆる 3D は、独自の単層処理技術に基づいた Z 方向の積層設計であり、機械全体のアーキテクチャ空間に適合し、柔軟に積層し、飛躍的な放熱を実現できます。

3. Redmi k30pro初のミディアムフレーム/ステンレススチール製ベーパーチャンバーの統合

K30pro は、強力なパフォーマンスを備えた 5g フラッグシップ イメージの先駆者として位置付けられています。 3435mm2の超大面積ステンレス鋼VC液冷蒸気チャンバーを発売しました。主要な熱源はグラフェンと多層グラファイトフィルムで覆われており、三次元の放熱システムを構築し、Snapdragon 865 の炎全体を護衛します。

4. インテル、ベーパーチャンバー + グラファイトシートノートブック冷却イノベーションを発表

Intelは、ベイパーチャンバーとグラファイトシートの組み合わせによりノートPCの放熱効率を25%～30%向上させる新しい放熱モジュール設計を発表する予定で、これにより高性能ノートPCのファンレス放熱という目標を段階的に達成する予定です。 DigiTimes によると、Intel は Athena ノートブック向けにベーパー チャンバー + グラファイト シートの放熱設計を発売する予定です。ベイパー チャンバーは、従来のヒート パイプ熱放散モジュールを比較的集中した熱放散に置き換え、ベイパー チャンバーの大面積の熱拡散能力を利用して熱集中をさらに低減します。

5. 新世代の matebook X: 蒸気室の熱伝導とシャフトの熱放散

Huawei MateBook Xはファンレス設計を採用しており、超薄型ベイパーチャンバー（VC）と熱伝導シャフトの組み合わせを使用して熱をスクリーンシェルに導き、大面積の金属シェルを使用して自然放熱効率を高めています。薄型軽量ノートパソコンの内部レイアウトは密集しており、冷却ファンのスペースと放熱効率を圧迫していました。 MateBook Xでは、ファーウェイはファンアクティブ冷却モジュールを廃止しました。その代わりに、超大面積かつ極薄のVCと熱伝導シャフトの組み合わせにより、ノートパソコンチップの熱の多くが作業中に触れないスクリーンシェルに誘導され、スクリーンシェルへの熱伝導が低減されます。キーボード表面を改善し、ミュート時のユーザー エクスペリエンスを向上させます。

6. DJI Mavic Air 2 リモコン

遠隔制御は、 が制御コマンドを送受信するための重要な機器です。この一連の動作では、必ず多量の熱が発生します。放熱が適切なタイミングで行われないと、コマンドの実行が遅くなり、寿命に影響を与えることもあります。 DJI Mavic Air 2 リモコンは、以前の Mavic リモコン「ダウンクランプ」携帯電話とは異なり、このモデルは「アップクランプ」タイプに変更されており、画像送信角度と操作の見方がより習慣的になるはずです。 ;特別な点は、露出しない独立したアンテナであることと、トップカバーのコントロールモジュールがサーマルパッドを使用していることです。シェルの底部は金属製の放熱ネットで、空気の対流を促進します。金属製の冷却ネットには巨大なアルミニウム製のフィンが付いています。放熱面積を増やすことは放熱効率を高めることに等しい。アルミラジエーターとリモコンのメイン基板の間には、青色の熱伝導性シリコーングリスがたっぷりと塗布されています。メインボードとヒートシンクは、まずサーマルグリスを介して熱を素早く伝達し、その熱はヒートシンクに到達し、空気の対流を利用して放熱します。リモコンのトップカバーの両側にある制御モジュールには、ボトムシェルのコンポーネント間の隙間に熱伝導性ガスケットが充填されており、放熱と緩衝の機能を実現します。

7. 翻訳者

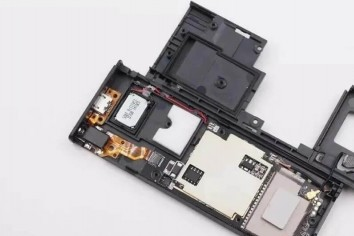

金属ボディは放熱シェルとして使用され、バッテリーは急速な放熱のためにシェルの近くにあり、灰色のサーマルシリカゲルパッドがマザーボードの熱をより効率的に金属シェルに伝えます。

8. Canon EOS R5 内部冷却および外部tilta アクティブ冷却アクセサリ

アルミニウムヒートシンクの厚さは0.98mmで、CPUの底面にも放熱パッドが付いています。これにより、キヤノンはCPUの周囲にある4つのSDRAMチップの熱を1つのヒートシンクに誘導し、CPUの熱を誘導します。それ自体を別の領域に移動します。

Canon EOS R5 カメラ内部には多くの部品が充填されており、アイアンヘッド TILTA 撮影機材キットは、Canon EOS R5 一眼レフカメラ用に特別に設計されたアクティブ放熱ハウジングシステムパッケージを発売し、ユーザーがカメラを使用できるようにします。撮影中も安心、オーバーヒートを心配する必要はありません。

9.豆乳マシンのサーモスタット

ほとんどの豆乳マシンはマイクロコンピューターのインテリジェント温度コントローラーによって制御されているため、予熱、泡立て、沸騰、および遅延調理のプロセスが完全に自動化されています。特に、「スロークッキング」処理プログラムの追加により、豆乳はより栄養価が高く、より香り豊かになります。使用環境の温度変化に応じて、温度コントローラーはスイッチ内部で物理的変形を起こし、オンまたはオフ動作を生成する一連の自動制御要素などの特殊な効果を生み出します。したがって、豆乳製造機の設計と製造では、予熱、泡立て、沸騰、遅延沸騰を自動化するために、温度コントローラーに熱伝導性のシリコーングリースを使用して放熱と発熱を正確に制御する必要があります。

10.太陽光発電インバーターは放熱のために完全な接着剤充填を採用しています。

インバータの外観は前面と背面の合金金属シェルで作られており、PCBボードの内部からの熱放散に役立ち、全体も頑丈で耐久性があります。内部には黒色の熱伝導性シリカゲルが使用されています（シリカゲルは比較的柔らかく、修理が容易です）。フライバックインバータなどの発熱しやすい部品は、プリント基板への熱の拡散を避けるため、熱伝導性接着剤でシェルと直接接続しています。このようにして、他のコンポーネントが熱による干渉を受けてコンポーネントの電気的特性が変化するのを防ぎます。

11.グラフィックスカード

CPU は、熱伝導性シリコン グリースと熱シリコン パッドを使用して誘導コンポーネントをカバーします。

12.産業用コンピュータなど

自動改札機にはファン冷却システムがなく、動作温度 -10 ～ 60℃、保管温度 -20 ～ 60℃、相対湿度 0% ～ 90%、結露なし、機械の 7*24 時間の連続シャットダウンを保証します。 。シェルは熱伝導率の高い金属で作られており、内部コアCPUは熱伝達媒体としてサーマルインターフェースマテリアルを使用して、熱伝達と熱放散チャネルをスムーズに保ちます。

13. LED防爆照明

一部の特殊な防爆場所（炭鉱の地下など）では、放熱のためにアルミニウム合金のシェルが使用されています。防爆照明器具の電源周波数耐電圧試験では、シェルまたはアースに入力されるACの電源周波数耐電圧2 kVが使用されます。 、駆動回路で絶縁トポロジーを使用する必要性に加えて、一般に、アルミニウム基板とハウジングの間に熱伝導性材料を充填することによって必要な電気絶縁が必要です。この場合、高い熱伝導率に加えて、熱伝導性も高くなります。素材も高くなければなりません技術要件を満たす絶縁抵抗 (> 20 m Ω)。
