グラフェンは力を生み出し続ける
数ブラウズ：0 著者：サイトエディタ 公開された： 2021-03-20 起源：パワード
優れた冷却性能がなければ、継続的かつ安定したパフォーマンスを保証することはできません。特にゲームシーンでは効率的な放熱が特に重要です。
Redmiフラッグシップは常にマシン全体の放熱性能を非常に重視してきました。今回は、コストに関係なく、redmi K30 Pro の放熱性はほぼ限界に達しています。これは業界初の大面積ベーパーチャンバーです。さらに、ソフトチューブとハードチューブの組み合わせにより、過熱と周波数の低下を防ぎます。
01 ヒートパイプとは何ですか? VCとは何ですか？
携帯電話の放熱に関しては、現在ヒートパイプとベイパーチャンバーの2つの技術が最も挙げられています。ほとんどの携帯電話で使用されているコアヒートシンクは依然としてヒートパイプです。
ヒートパイプの基本原理は、空洞内の水を液体から気体に変化させて熱を吸収することです。気体が低温領域に触れると凝縮して液体になり、熱を放出します。液体はキャビティ内の毛細管構造（吸引コア）を通って加熱領域に戻り、循環して加熱領域で発生した熱を奪い、放散します。
VCとはベイパーチャンバーの略称で、正式名称は真空チャンバーの均熱板の放熱技術です。熱放散の基本原理はヒートパイプと同様で、循環熱放散に水の相変化を利用します。
しかし、異なる点は、ヒート パイプは単一方向の「線形」の有効熱伝導能力のみを備えているのに対し、VC は「線」から「面」へのアップグレードに相当し、熱をすべての面に伝達できることです。 、放熱効率を効果的に高めます。
同時に、VCの面積が大きいため、より多くの熱源領域をカバーできます。
ヒートパイプとVCキャビティは両方とも真空状態にあるため、水の沸点を効果的に下げ、気液変換の相転移プロセスをより早く発生させ、携帯電話の熱体験を時間内かつ効率的に向上させることができます。
02 ヒートパイプと VC の主な違いは、次のように理解することもできます。ヒートパイプを竹に例えると、VC 浸漬ボードは複数の竹を使った竹いかだです。
▲ redmi K30 Pro VCとfriend V30 Proのヒートパイプサイズの比較
03 グラフェン + 多層グラファイトシートの助けを借りて 3 次元放熱システムを作成

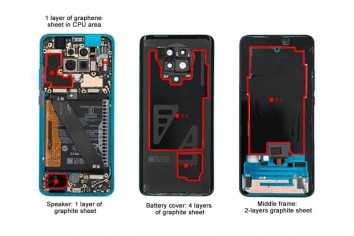

redmi K30 Proは、広い面積のVCに加えて、胴体の他の部分に最大7層のグラファイトシートと1層のグラフェンシートを使用して熱放散を助けます。
主要な熱源であるCPU領域の片側では、Redmi K30 Proは銅ブロックとゲルスキームを介してVCと接触しているため、熱抵抗が小さくなります。反対側は、面積 625 mm2 のグラフェンで覆われています。熱の放出を良くしましょう。この設計により、エリアの表面温度を 3 ℃、中心温度を 14 ℃下げることができます。
VC + グラフェン + 多層グラファイト シートの大面積は、メイン基板上に上下のクランプのサンドイッチ構造を形成し、包括的な第 2 世代の 3 次元放熱システムを形成します。
redmi K30 Proの放熱性能を測定してみた
次のデータ分析によると、グラファイト放熱フィルムは従来の放熱材料に比べて大きな利点があります。グラフェンは最も速く熱を放散します。同じ温度が上昇（または下降）すると、最も多くの熱を吸収（または放出）します。同じ体積の下では、質量は軽くなります。全体として、グラフェンフィルムは、低温、温度差が小さく、速度が速く、時間が短く、急速に冷却され、冷却され、比熱容量が小さいという特徴を備えています。
グラフェンフィルムの熱パラメータデータ
モデル | 厚さ | 密度 (G/cm^3) | 比熱 | 熱拡散 |
熱伝導率 |
GP02030 | 30 | 1.98±0.1 |
1.00±0.15 |
800±100 | ≧1400 |
GP02040 | 40 | 1.80±0.1 | ≧1200 | ||
GP02055 | 55 | 1.50±0.1 | ≧1100 | ||
GP02060 | 60 | 1.50±0.1 | ≧1000 | ||
GP02075 | 75 | 1.45±0.1 | ≧1000 | ||
GP02085 | 85 | 1.45±0.1 | ≧1000 |
グラフェンフィルムの実測データ
モデル
| (分) | (w) | (分)/(℃)/放熱温度 | |
(0分) | (15分) | |||
GP02030 |
15
|
2 |
28.54 | 47.84 |
GP02040 | 47.35 | |||
GP02055 | 46.15 | |||
GP02060 | 45.35 | |||
GP02075 | 44.95 | |||
GP02085 | 43.85 | |||
以前にリリースされたXiaomi Mi 10の放熱面積はわずか3000mm²なので、大きな放熱面積とグラフェン放熱フィルムを備えたRedmi K30 Proはより優れた放熱性を備えています。グラフェン放熱フィルムは、従来のグラファイトペーパーの放熱方法を効果的に改善し、携帯電話の表示画面、CPU、バッテリーなどの発熱デバイスの放熱効率を効果的に向上させ、ユーザーはホットセルの問題をほとんど感じなくなります。使用中の電話。
結論は
3435mm²の超大面積VC+グラフェンシート+多層グラファイトシートは三次元放熱システムであり、ハードウェアレベルからマシン全体の効率的な放熱を保証します。 AI 温度制御戦略の正確な温度制御と相まって、Redmi K30 Pro は常に穏やかでさわやかな状態です。
