グラファイトフィルム：中国の成熟した安定した技術を備えた放熱スキームの主流素材

熱分解グラファイトは、銅、アルミニウム、その他の金属よりも優れた熱伝導性材料です。その主な理由は、グラファイトが特殊な六角形の平面ネットワーク構造を持っており、熱を二次元平面に均一に分散し、効果的に伝達できるためです。水平方向の熱伝導率は、グラファイトの熱伝導率が300～1900W/(m・K)であるのに対し、銅やアルミニウムの熱伝導率は約200～400W/(m・K)です。垂直方向では、グラファイトの熱伝導率はわずか5～20W/(m・K)です。したがって、グラファイトは水平方向の熱伝導と垂直方向の熱抵抗効果が優れています。同時に、黒鉛の比熱容量はアルミニウムと同等であり、銅の約2倍であるため、同じ熱を吸収した後の温度上昇は銅の半分しかありません。さらに、グラファイトの密度はわずか 0.7 ～ 2.1g/cm3 であり、銅の 8.96g/cm3 やアルミニウムの 2.7g/cm3 よりも低いです。そのため軽量で、あらゆる平面・曲面にもスムーズに接着できます。

技術の向上により、加工技術も向上し、 グラファイトフィルム より成熟しています。現時点で一番薄いのは、 グラファイトフィルム は0.01M・mで、横軸の熱伝達効率は1900w/(m・K)と高い。ただし、グラファイト ヒートシンクは薄ければ薄ければ薄いほど良いというわけではありません。重要なのは、パワーデバイスとラジエーターの間の隙間を埋めることです。したがって、さまざまなアプリケーションシナリオで使用されるグラファイト冷却フィルムは異なります。

冷却フィルムには主に、天然グラファイト、人造グラファイト、ナノカーボンの 3 種類があります。

(1) ナチュラル グラファイトフィルム: 完全に天然黒鉛で作られており、真空条件下でも脱気されません。最小約0.1mmで400℃以上でも連続使用可能です。主にデータセンター、基地局、充電ステーションなどで使用されます。

（2）人造黒鉛放熱フィルム：炭化および黒鉛化を通じてポリイミド（PIフィルム）から作られ、現在最も薄い放熱フィルム材料であり、最薄は0.01mmであり、携帯電話、コンピュータおよびその他のインテリジェント端末製品に広く使用されています。 。

(3) ナノカーボン放熱フィルム: ナノカーボン (グラファイト異性体) 製で、最も薄いものは 0.03 mm、放熱能力は 1000 ～ 6000 にも達します。ナノカーボンヒートシンクフィルムの加工手順は金型を開けてカットするだけの簡単なため、コストが低く、価格も安価です。

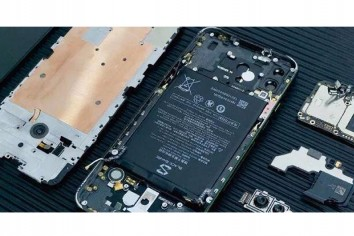

合成 グラファイトフィルム 主にスマートフォンで使われています。数量は携帯電話の性能と要件によって異なりますが、約 3 ～ 6 個です。使用されるコンポーネントには、レンズ、CPU、OLED ディスプレイ画面、Wi-Fi アンテナ、ワイヤレス充電、バッテリーなどが含まれます。このうち、放熱に対する要件が最も高いのは CPU、次いでワイヤレス充電、レンズとバッテリー、ディスプレイ画面、Wi-Fi です。 Fiアンテナ。現時点では、高熱伝導率の価格は グラファイトフィルム 1個あたり約0.2〜0.3ドルです。シングルの価値は次のように推定されます。 グラファイトフィルム 1～2米ドルです。将来的には、スマートフォンの電子設計がさらに革新的になるにつれて、単一マシンの価値はさらに高まります。 グラファイトフィルム さらなる向上が期待されます。

PIフィルムは人工繊維のコア材料です。 グラファイトフィルム。携帯電話などに広く使われている人造黒鉛放熱フィルムは、ポリイミド（PIフィルム）を炭化・黒鉛化して作られています。ポリイミド、テープ、保護フィルムが上流の主要原材料であり、その中でポリイミド（PIフィルム）が主であり、コストは最大30％を占めます。 PIフィルムは高性能絶縁材料の一種で、ナビゲーション、デジタル製品、コンピュータ、携帯電話などの分野で広く使用できます。
