5G基地局におけるAAUの放熱

5G基地局への大規模アンテナ技術の導入により、AAUの体積、重量、放熱が課題となっています。 3 つのバランス ポイントを見つけて AAU 設計をうまく進めるには、さまざまな新しいテクノロジー、新しいプロセス、新しい材料を使用する必要があります。

AAU の伝統的な熱放散スキーム:

1. チップとシェル間の温度差を減らすために、高熱伝導インターフェース材料とヒートブリッジ熱伝導ブロックまたはヒートパイプが使用されます。

2. シェルの表面温度を下げ、シェルの体積と装置の表面積を増やします。

3. シェルの温度均一性を向上させ、鋳造アルミニウムを使用してシェルを厚くします。

AAU基地局の新しい冷却方式:

ベースステーションの内部加熱モジュールによって発生する熱により、密閉されたチャンバー内の温度が上昇します。同じ温度の場合、空気を介して熱対流によりシェルに伝わります。 AAU の放熱は、新しい材料、新しい構造設計、新しい放熱スキームから始めることができます。

(1) 新しい冷却方式、液体冷却。

液体冷却および放熱モジュール: ヒートシンクに接続された熱伝導パイプの下に特殊な放熱液体があります。沸点は比較的低いです。熱が吸収された後、上部に蒸発します。熱が放散された後、再び液化して元の場所に戻るため、放熱効率が向上します。

写真: 補助ボード付き液冷モジュール

ただし、剛性材料とヒートシンク間の界面の熱抵抗により、内部には Tim 材料を使用する必要があります。熱伝導ジェル、熱伝導シリコーングリス、熱伝導ガスケットなど

2) 新しい材料: Tim、AAU で使用される放熱材料およびソリューションに加えて、半固体ダイカストには軽量で優れた放熱性能という利点があります。ロールボンドプレートは熱伝達効率が高く、冷却速度が速いという利点があります。半固体ダイカストとロールボンドプレートの放熱デバイスを組み合わせることで、5G基地局の放熱値の大幅な向上が期待されます。

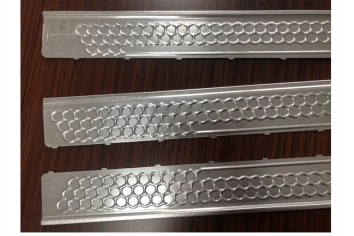

写真：ロールボンドプレート

AAUの放熱が行われないと、機器の消費電力が増加します。これは通信事業者にとって深刻な課題であり、5G構築を推進する上での重要な障害となります。熱放散の問題を効果的に解決できない場合、5G の実装と長期的な開発に影響が及びます。
