「ワイヤレス充電」 放熱ソリューション - シリカゲルパッドによる効率的な熱伝導

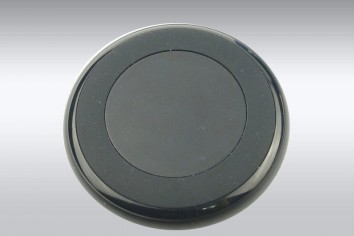

ワイヤレス充電は、インテリジェントな電力伝送を使用するワイヤレス充電テクノロジーの一種です。ワイヤレス充電テクノロジーは、従来の接続回線による充電を打ち破り、充電の効率と利便性を向上させます。 2017年、携帯電話のワイヤレス充電は広く認知され、その利用率はますます高くなってきました。かつては携帯電話の充電業界で人気の製品でした。サイズが小さいため、内部電子部品の動作温度は解決すべき最も重要な問題です。以下はワイヤレス充電の分解例と、 熱伝導 応用。

こじ開け部分を使用してワイヤレス充電の端に沿って隙間をこじ開け、内部コイルの部分を確認します。これは最も発熱が集中する部分でもあります。

したがって、充電器の動作温度が安全な温度範囲内であることを確認するために、温度プローブがコイルの中央に取り付けられます。

コイル金属ベースプレートのネジを外すと、製品のボトムシェルの内部構造を見ることができます。ボトムシェルは一体成型を採用しており、これも鍵となります。 熱放散。金属を使用する目的は、製品内部の熱をボトムシェルを通して外部にうまく伝え、内部の動作温度を常に安全な状態に保ち、製品の耐用年数を遅らせることです。

ボトムシェルに接続されている回路基板はワイヤレス充電回路基板であるため、すべてのコンポーネントはこのPCBの片側に集中しており、回路基板は全体が不規則であるため、ボトムシェルと直接かつシームレスに接続する方法はありません。したがって、ボトムシェルを取り付ける必要があります サーマルシリコンパッド ボトムシェルと回路基板の間の隙間を埋めることで、回路基板の熱がより効率的にボトムシェルに導かれて冷却され、電磁シールドの役割を果たすことができます。
