放熱設計についてもう心配する必要はありません。グラファイト シートと VC ベイパー チャンバーを 1 つの記事で理解できるため、「選択」する必要はありません。

最新の電子デバイスの放熱設計において、グラファイト シートと VC ベーパー チャンバーは、異なる特性を持つ 2 つの重要な放熱材料です。これらは放熱の分野における 2 人の有名な将軍のようなもので、それぞれがさまざまなシナリオでかけがえのない役割を果たします。それらの原理、利点、欠点、および適用シナリオを理解することが、効率的で信頼性の高い熱管理システムを設計するための鍵となります。

I. グラファイト シートと VC ベイパー チャンバーとは 正しい選択をするには、まずこれら 2 つのテクノロジーの動作原理と核となる特性を完全に理解する必要があります。グラファイトシートは本質的に高性能の熱伝導性材料です。特殊な加工を施した炭素原子で構成されており、独特な六角形の平面層状構造を形成しています。この構造により、グラファイト シートには次の 2 つの優れた特性が与えられます。 - 非常に高い面内熱伝導率: 平面上に「熱伝導ハイウェイ」を構築するのと同じように、熱は平面方向に非常に速く伝達されます。 - 自然な電磁波シールド効果：その構造は、電磁波を効果的に吸収し、減衰させることができます。したがって、グラファイトシート自体は「冷気」を生成せず、「熱輸送体」として機能します。デバイス上の「ホットスポット」からシートの表面全体に熱を迅速かつ均一に拡散させることができるため、局所的な高温が軽減され、「温度均一化」効果が得られます。柔らかく、自由に曲げたり切断したりでき、複雑なスペースにもフィットし、薄型軽量のデバイスの需要を満たすために非常に薄くすることができます。 VC ベイパー チャンバーは、2 次元の平坦な「ヒート パイプ」とみなすことができます。その構造は、内部に真空キャビティを備えた薄い金属板であり、キャビティの内壁には毛細管構造と少量の作動流体が備えられています。その熱放散プロセスは、効率的な「相変化熱伝達」サイクルです。 - 蒸発と熱吸収: 熱源の液体は熱を吸収し、すぐに蒸発して蒸気になります。 - 拡散と伝導: 蒸気はキャビティ内の圧力差により凝縮領域全体に急速に拡散します。・凝縮と放熱：低温域では蒸気が凝縮して液体となり、熱を放出します。 - 還流サイクル: 凝縮した液体は、キャビティの内壁の毛細管構造を通って熱源領域にポンプで戻されます。このプロセスは連続的に循環し、その熱伝導率は純粋な固体の熱伝導率よりもはるかに優れています。これは、高強度で狭い面積の熱源 (携帯電話の CPU など) に対処するための強力なツールです。熱放散を消火活動にたとえると、グラファイト シートは幅広の濡れたスポンジのようなもので、沸騰したお湯をすぐに吸収して平らにし、局所的な沸騰を防ぎます。一方、VC ベイパー チャンバーは効率的なウォーター ポンプとパイプライン システムのようなもので、発火点 (CPU) から大量の熱 (水) を瞬時に汲み上げ、冷却のために屋根 (デバイス本体) 全体に振りかけることができます。

II.放熱においてグラファイト シートを選択する場合 VC ベーパー チャンバーは強力なパフォーマンスを備えていますが、その独自の利点により、多くのシナリオではグラファイト シートが依然として優れているか、唯一の選択肢です。決定を下す際には、次の要素を総合的に考慮する必要があります。

1. スペースや厚みが非常に限られている場合 超薄型携帯電話、スマートウォッチ、TWS イヤホンなど、内部スペースが非常に限られているデバイスでは、グラファイト シートの超薄さと柔軟性の利点が代えがたいものとなります。一定の厚みと剛性のある構造を備えた VC ベーパー チャンバーでは実現が難しい、体積を追加することなく、バッテリー、スクリーン、マザーボードなどの狭い隙間に簡単に埋め込むことができます。

2. 大面積で不均一な熱源に直面する場合 デバイス内に複数の発熱体が点在している場合、または中心の熱源から金属製のミドルフレーム/バックカバー全体に熱を導く必要がある場合、グラファイトシートの面内での高い熱伝導率と「温度均一化」特性が役に立ちます。熱を効率的に水平方向に拡散し、デバイス本体全体を補助的な熱放散に使用して、新たな「ホット スポット」の形成を回避します。

3. コスト管理が主な考慮事項である場合 コストに非常に敏感な家庭用電子製品、特に中級から低級モデルや大量生産リンクでは、グラファイト シートの成熟した技術と比較的低コストにより、最もコスト効率の高い選択肢となります。基本的な熱放散のニーズを確保しながら、デバイスの全体的な BOM コストを効果的に制御できます。

4. 電磁シールドを考慮する必要がある場合 5G 通信モジュール、基地局アンテナ、高速回路などのシナリオでは、放熱と電磁両立性 (EMC) の問題が共存します。グラファイト シートは、熱を放散しながら優れた電磁干渉 (EMI) シールド効果を提供し、1 つの素材で 2 つの目的を果たし、設計を簡素化し、コストを節約します。

5. 柔軟な表面や特殊な形状の表面を扱う場合 放熱が必要な表面が曲面や可動部品である場合、グラファイト シートの曲げ可能および切断可能な特性により完全にフィットしますが、VC ベーパー チャンバーは通常、内部液体の正常な循環を確保するために平坦な表面を維持する必要があります。 - 局所的な瞬間的な高い熱流束密度 (CPU の瞬間的な周波数低下など) に対処するには、VC ベーパー チャンバーが推奨されます。 - 大面積の温度均一化、補助的な放熱を実現する場合、またはスペースとコストのプレッシャーの下で、グラファイト シートは理想的な選択肢です。実際のハイエンド デバイスでは、この 2 つが連携して動作することがよくあります。VC ベーパー チャンバーがコアの熱を素早く「奪い取り」、次にグラファイト シートが二次的な「拡散」を実行して、相補的な利点を持つ 3 次元の放熱システムを形成します。

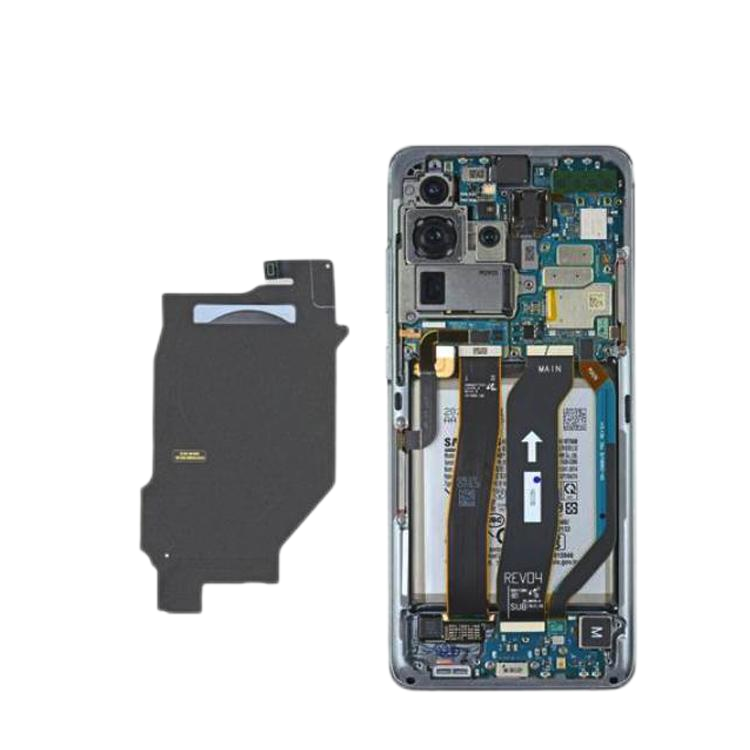

Ⅲ．グラファイトシートの応用分野 上記の特徴により、グラファイトシートの応用は現代技術の隅々まで浸透しています。グラファイトシート業界で一定の市場シェアを持つ企業として、Desen の製品は以下の分野で使用されています。 家庭用電化製品 これはグラファイトシートの最もよく知られた応用分野です。スマートフォンやタブレットから超薄型ノートパソコンに至るまで、グラファイト シートはあらゆるところに使用されています。これらはプロセッサーの背面、無線周波数チップ、バッテリーの下に取り付けられ、デバイスの安定した動作とユーザー エクスペリエンスを静かに保護します。

通信およびデータセンター 5G 小型基地局、大型サーバー、ルーター/スイッチなどのデバイスには高密度の内部チップがあり、顕著な熱放散と電磁干渉の問題があります。ここではグラファイト シートが放熱とシールドにおいて重要な役割を果たし、ネットワーク データのスムーズな流れを確保します。

新エネルギーと輸送 電気自動車のバッテリー パックでは、バッテリー セル間にグラファイト シートが使用され、バッテリー パック全体の温度のバランスをとり、安全性と耐用年数を向上させます。同時に、車載ディスプレイ、電子制御システム (MCU/VCU/BMS)、および LED 車両ライトにもよく見られます。ハイエンドのディスプレイと照明 OLED TV および Mini-LED ディスプレイのドライバー IC は集中した熱を発生するため、画面の焼き付きや明るさの不均一を防ぐために温度を均一化するためのグラファイト シートが必要です。高出力 LED 照明器具も、光効率と耐用年数を確保するためにグラファイト シートに依存しています。

やレーダーなどのハイエンド機器には、材料の軽量性と信頼性に対する非常に高い要件が求められます。グラファイトシートは、軽量、高安定性、多機能性（放熱＋シールド）により、これらの最先端分野で活躍しています。グラファイトシートとVCベーパーチャンバーは単純な代替関係ではなく、補完的なパートナーです。グラファイト シートは、優れた「均熱マスター」および「スペース利用のエキスパート」であり、その柔軟性、薄さ、温度均一化、およびコスト上の利点により、幅広い分野における基本的かつ重要な放熱問題を解決します。 VC ベーパー チャンバーは効率的な「熱伝達の専門家」であり、最も深刻な局所的な熱問題への対処に特化しています。将来的には、電子デバイスが高出力化と薄型化に向けて発展するにつれて、この 2 つの統合と革新はさらに深まっていくでしょう。 「グラフェン強化複合材料」の出現であれ、「超薄型 VC およびグラファイト複合ソリューション」の普及であれ、これは熱管理技術が進化し続け、科学技術の精力的な発展を守ることを示しています。簡単に参照できるように、この翻訳に含まれる主要な専門用語の用語集を整理する必要がありますか?
