スマートフォン

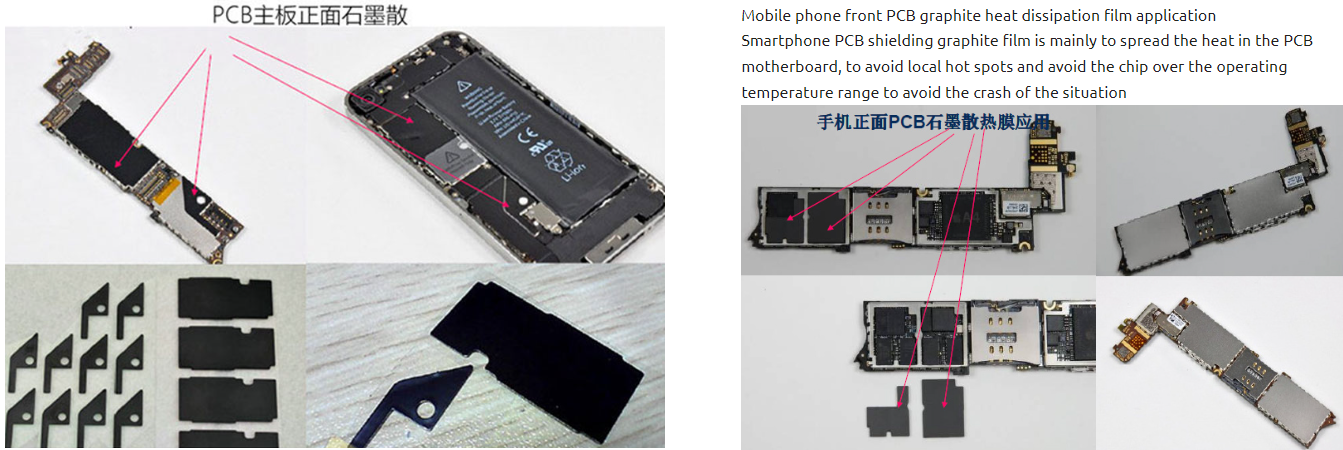

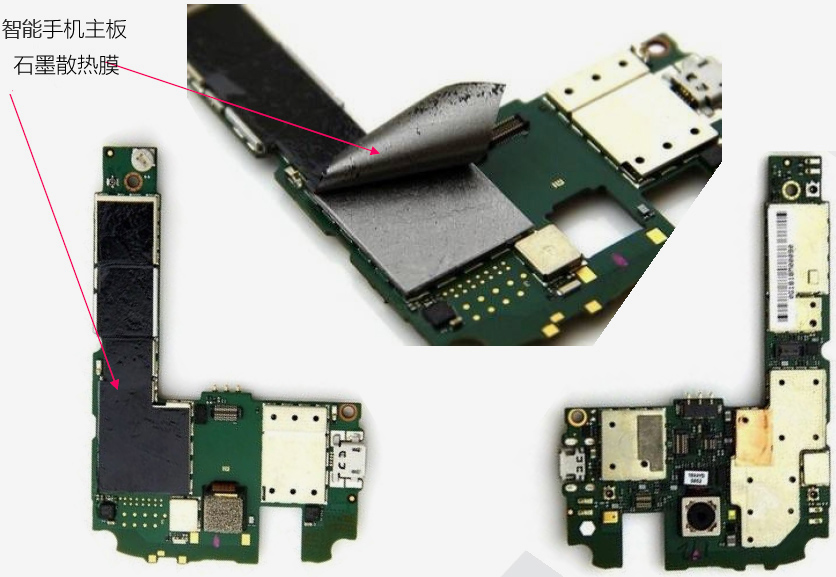

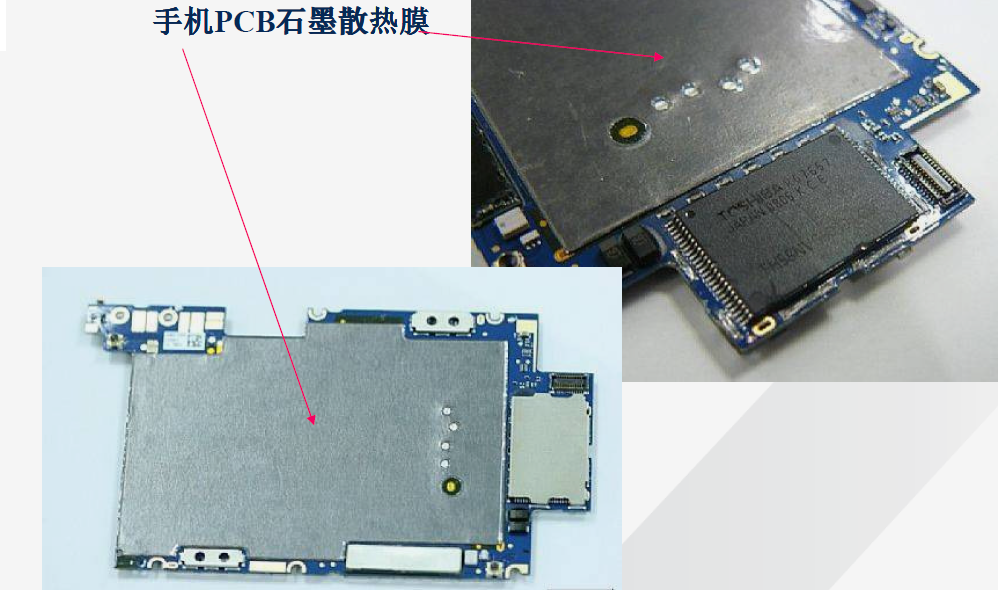

スマートフォンのメインボードPCB上のCPU/フラッシュチップによって発生した熱は、グラファイトフィルムを介して中央の金属鋼ブラケットとフレームに均等に伝達されます。

このとき、CPU 発熱チップの熱はグラファイト面全体に素早く平均化されます。チップの熱は同時にスチールサポート表面の大きなグラファイトフィルムに伝達され、熱は面内で完全かつ均一に分散され、局所的なホットスポットが排除され、チップは均一な状態に保たれます。適切な使用温度範囲内で使用すると、性能を最大限に発揮できます。携帯電話内の熱は高熱伝導率のグラファイトフィルムを介して再分配され、熱は携帯電話のシェルと大面積のタッチスクリーンを通じて効果的に放散され、熱は最大化された熱伝導率を通して携帯電話の外側に均一に伝達されます。低導電率ケースの表面積。グラファイトフィルムの均一な温度特性により、チップの局所的な過熱を解消し、長時間の高温による不快感を解消します。

スマートフォンのメインボードPCB上のCPU/フラッシュチップによって発生した熱は、グラファイトフィルムを介して中央の金属鋼ブラケットとフレームに均等に伝達されます。

このとき、CPU 発熱チップの熱はグラファイト面全体に素早く平均化されます。チップの熱は同時にスチールサポート表面の大きなグラファイトフィルムに伝達され、熱が面内で完全かつ均一に分散されます。

局所的なホットスポットを排除し、チップを適切な動作温度範囲に保ち、パフォーマンスを最大化できます。携帯電話内の熱は高熱伝導率のグラファイトフィルムを介して再分配され、熱は携帯電話のシェルと大面積のタッチスクリーンを通じて効果的に放散され、熱は最大化された熱伝導率を通して携帯電話の外側に均一に伝達されます。低導電率ケースの表面積。グラファイトフィルムの均一な温度特性により、チップの局所的な過熱を解消し、長時間の高温による不快感を解消します。

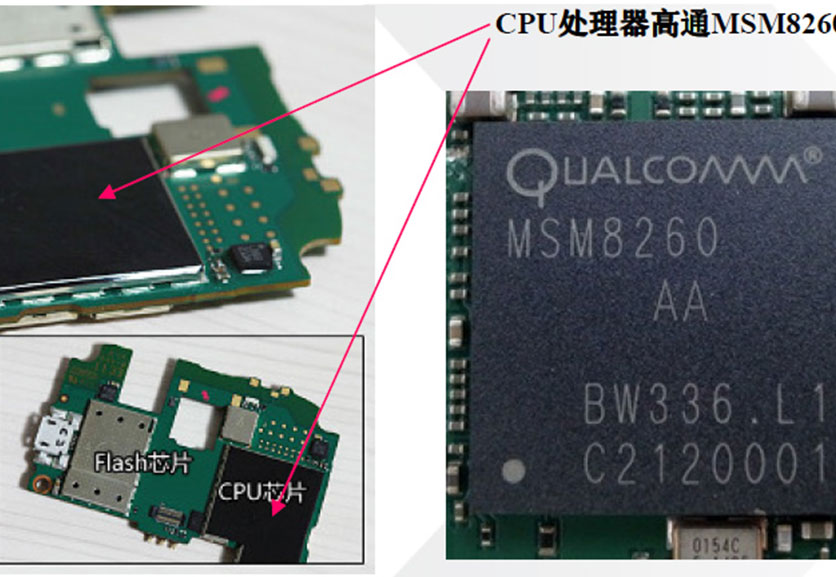

スマートフォンは、Qualcomm の第 3 世代 Snapdragon MSM8260 プロセッサ、デュアル 1.5GHz プロセッサ コア、45nm プロセスを採用し、高レベルのネットワーク アプリケーションとマルチメディア パフォーマンスをサポートでき、OpenGLES 2.0 およびペン VG 1.1 アクセラレーション エンジンをサポートする 3D/2D アクセラレーションを備えています。 、1080pビデオエンコード/デコード、専用低電力オーディオアラーム、統合低電力。 HTC Sensation はこのプロセッサを使用しており、Texas Instruments OMAP4430、Nvidia Tera 2、Samsung Exynos 4210 (Orion) を搭載した最初のデュアルコア プロセッサになります。

Qualcomm MSM8260 携帯電話チップは、スマートフォンに 1080p 高解像度ビデオ アプリケーションの普及をもたらし、マルチタスク処理、3D ゲームなどのますます高度なパフォーマンス要件を満たすことができるため、スマートフォンやその他のポータブル電子機器の処理能力が向上します。製品の更なる改良を推進してまいります。 1.5GHz Scropion のコア消費電力は 650mW に達します。強力な機能により、大量の熱ももたらします。グラファイト放熱フィルムは、携帯電話の全体的な放熱効果をある程度向上させ、熱を分散させ、携帯電話の温度を保つことができます。

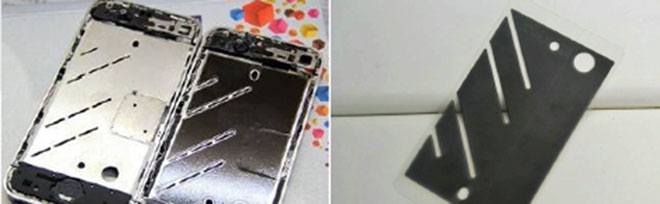

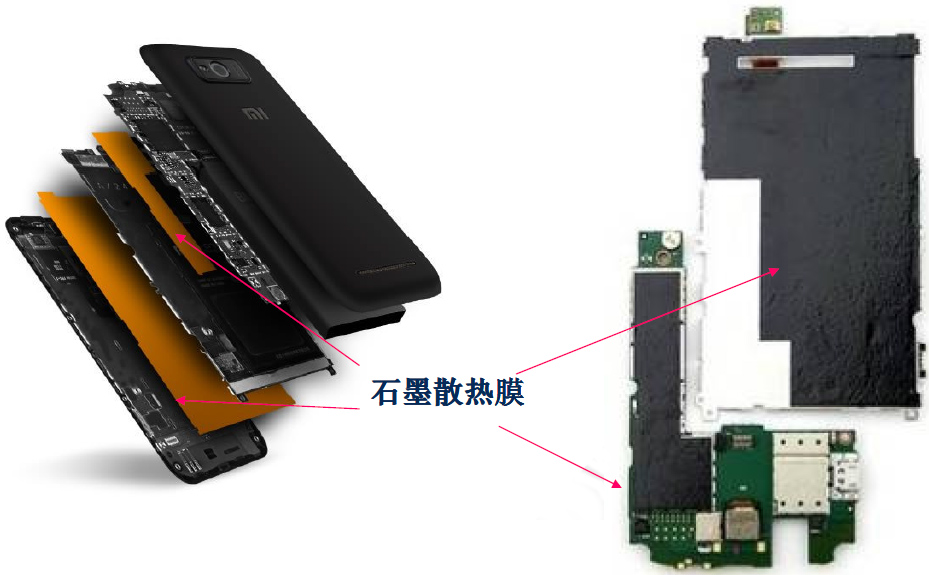

スマートフォンのグラファイトヒートシンクは、熱源の画面に集中した熱を分散させ、中央のスチールフレームに取り付けられた金属プレートに熱を伝え、拡散したバッテリーとケースをシールドし、より大きな効果的な放熱を形成します。効率的な放熱経路を形成します。

スマートフォンのメインボードPCB上のCPU/フラッシュチップによって発生した熱は、グラファイトフィルムを介して中央の金属鋼ブラケットとフレームに均等に伝達されます。

このとき、CPU高温チップの熱はグラファイト面全体に素早く平均化されます。チップの熱は同時にスチールサポート表面の大きなグラファイトフィルムに伝達され、熱は面内で完全かつ均一に分散され、局所的なホットスポットが排除され、チップは均一な状態に保たれます。適切な使用温度範囲内で使用すると、性能を最大限に発揮できます。携帯電話内の熱は高熱伝導率のグラファイトフィルムを介して再分配され、熱は携帯電話のシェルと大面積のタッチスクリーンを通じて効果的に放散され、熱は最大化された熱伝導率を通して携帯電話の外側に均一に伝達されます。低導電率ケースの表面積。グラファイトフィルムの均一な温度特性により、チップの局所的な過熱を解消し、長時間の高温による不快感を解消します。

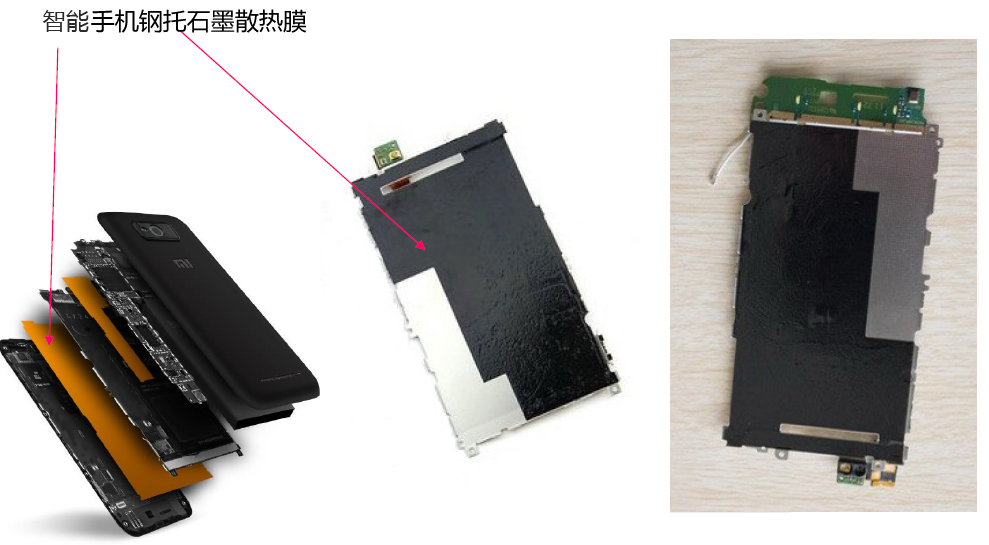

スマートフォンのタッチ スクリーン バック パネルのスチール サポート上のグラファイト フィルムは、主にタッチ スクリーンとミドル フレームのスチール サポートに熱を均一に分散し、タッチ スクリーンが摂氏 41 度を超えたときに局所的なホット スポットや鈍感なタッチを回避します。

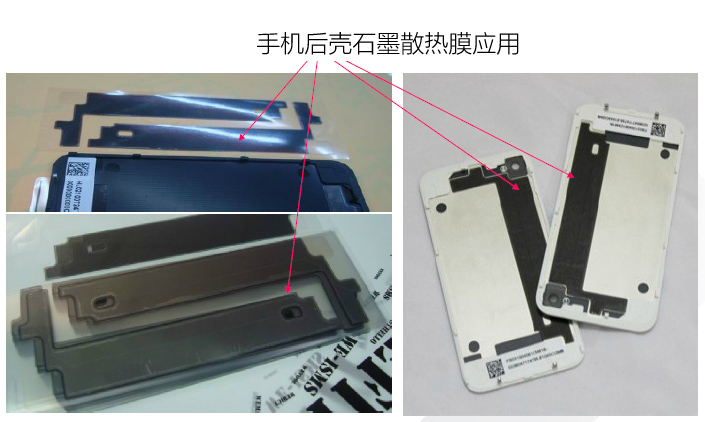

携帯電話バックシェルへのグラファイト放熱フィルムの適用

バッテリーの放熱性も考慮されています。グラファイト ヒートシンクはバッテリーに近い背面カバーに取り付けられており、熱を片側に放散して、カリウム バッテリーの局所的な温度が高くなりすぎるのを防ぎます。

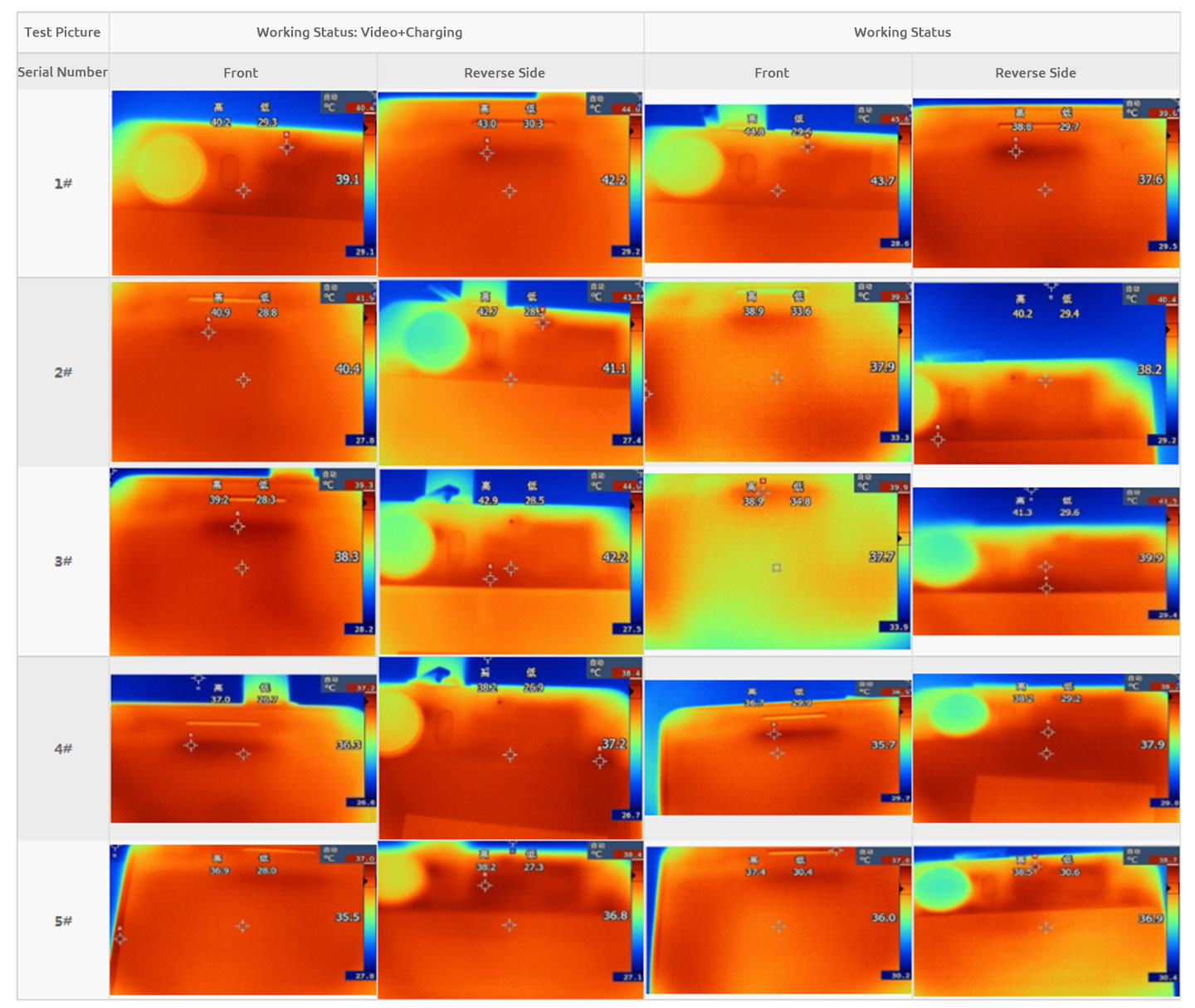

スマートフォン比較テスト

同じスマートフォンを 5 台設置し、それぞれの人造石を液晶の裏側とバッテリーの裏蓋に貼り付け、同時にワイヤレス ネットワークをオンにします。そして60分

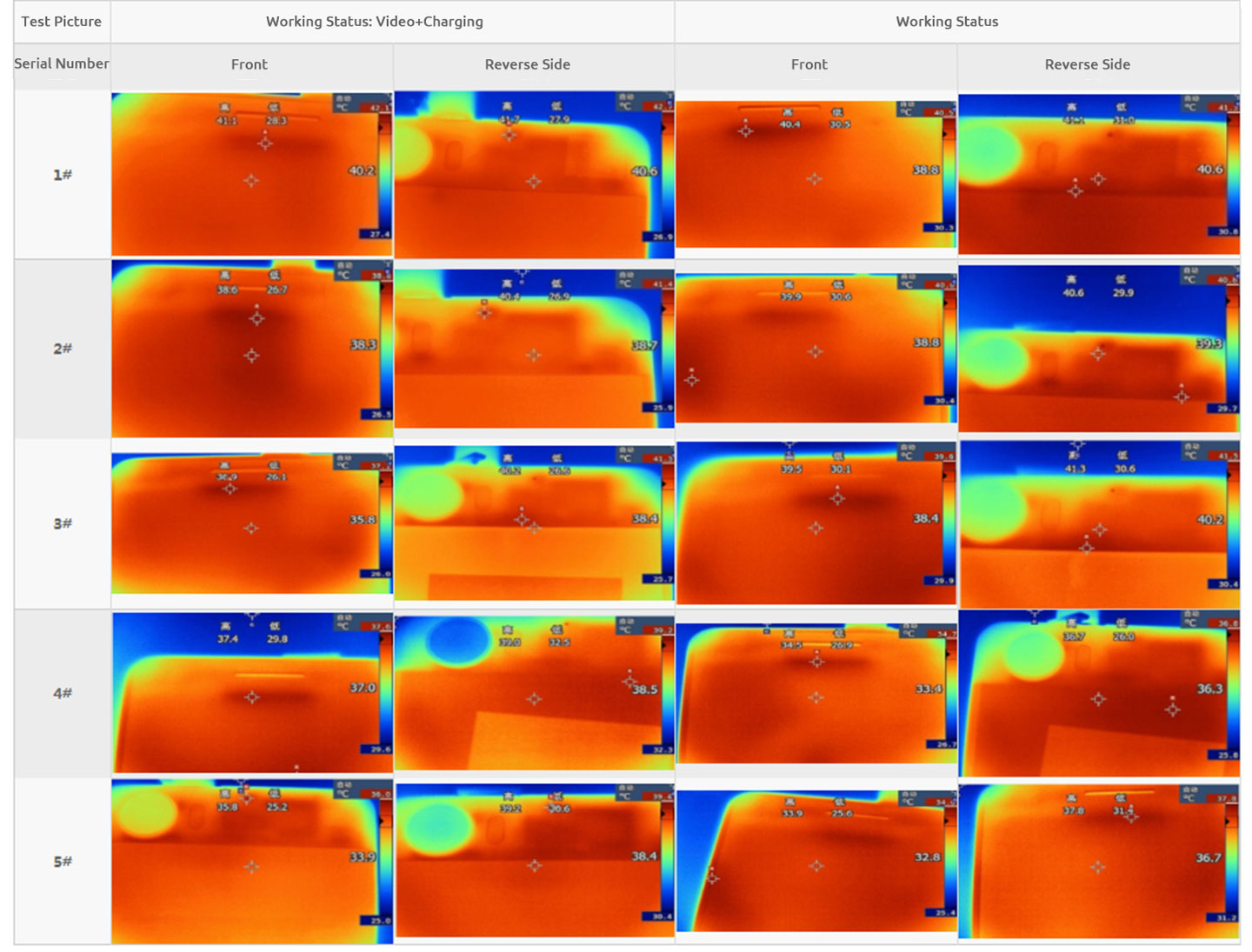

サーマルイメージャーを使用して電話機の表面温度を測定し、記録します。試験条件：室温２５％Ｃ。

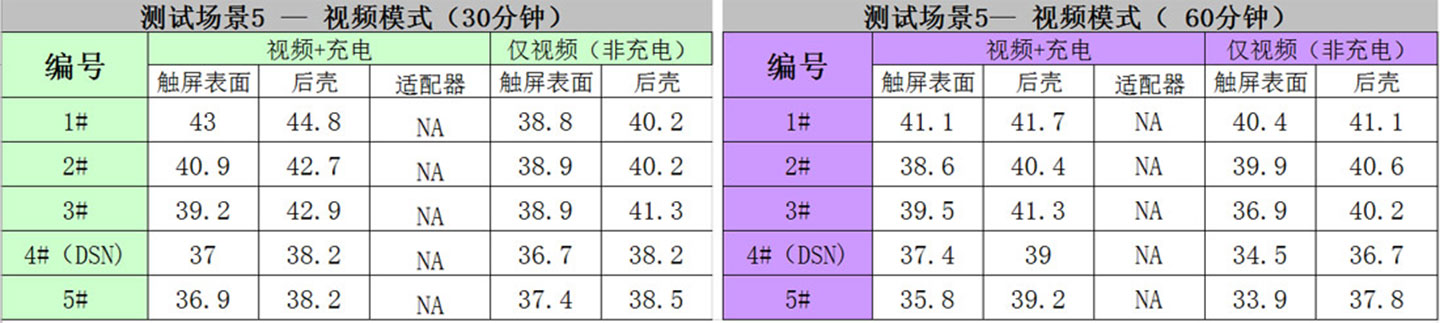

動作状態での30分間のテストは次のとおりです

動作状態での30分間のテストは次のとおりです
