画期的な熱管理ソリューション: DSN5017+銅箔とDSN5017+銅箔の比較テスト結果DSN5070 グラファイトシート

進化する熱管理技術

急速に進化するエレクトロニクス業界では、効果的な熱管理がデバイスのパフォーマンス、信頼性、寿命を確保する上で重要な要素となっています。

Dasen の研究開発チームは、30 分間の包括的な温度上昇テストと熱伝導率分析を実施し、次の 2 つの高度な熱管理ソリューションを評価しました。

50μm銅箔とDSN5070グラファイトシートを備えたDSN5017グラファイト複合材。

この比較研究は、高性能電子デバイスに最適な熱ソリューションを求めるエンジニアや製品設計者に貴重な洞察を提供することを目的としています。

テスト方法とセットアップ

テストは、結果の精度と信頼性を確保するために、厳密に制御された条件下で実施されました。

テストパラメータ

· テスト電力: 3 ワット (実際の高負荷条件をシミュレート)

· 試験時間: 30 分 (熱平衡評価を可能にする)

・ サンプル寸法: 60mm × 90mm (一貫した比較のため標準化)

・ 測定機器：高精度熱電対センサー

・ 温度モニタリング：3つの測定ポイント（T0、T1、T2）による総合的な分析

テストサンプル

1. DSN5017 複合材料: 接着剤付きグラファイトシートと 50μm 銅箔 (厚さ: 68.2μm)

2. DSN5070 Pure Graphite : 高性能グラファイトシート (厚さ: 64.0μm)

主要なテスト結果と分析

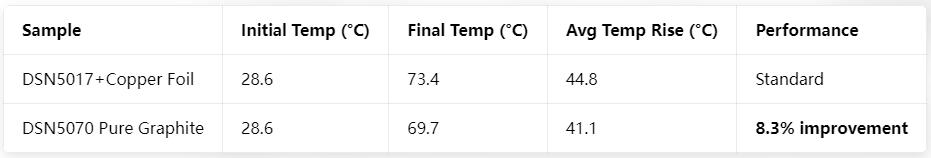

1. 温度上昇性能

30 分間の温度上昇テストにより、2 つのサンプル間の放熱能力に大きな違いがあることが明らかになりました。

主な調査結果:

· DSN5070 純粋なグラファイトは、平均温度上昇を 8.3% 低く抑え、優れた温度制御を実証しました。

・純粋なグラファイトシートは、3つの測定点すべてにわたってより安定した熱性能を維持しました。

· DSN5070 サンプルでは温度分布がより均一であり、より優れた熱拡散能力を示しています。

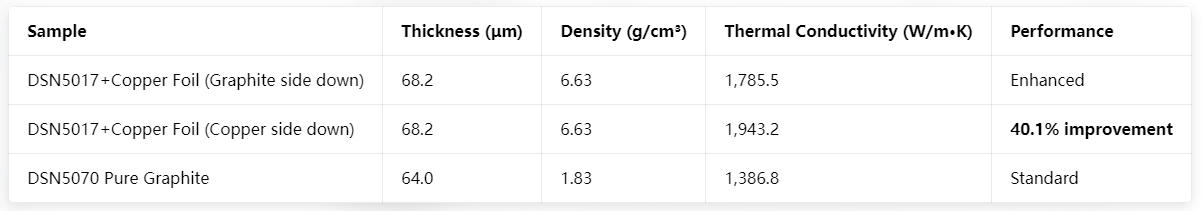

2. 熱伝導率解析

熱伝導率試験により、各材料の熱伝達能力についてより深い洞察が得られました。

主な調査結果:

· DSN5017+銅箔複合材は、特に銅側を下に向けた場合に優れた熱伝導率を示しました。

· 複合ソリューションは、純粋なグラファイトと比較して 40.1% 高い熱伝導率を実現しました。

· 高密度 (3.6 倍) にも関わらず、複合材料は優れた熱伝達効率を維持しました。

· 熱拡散率測定により、複合材の優れた熱拡散率が確認されました。

実際のアプリケーションと推奨事項

包括的なテスト結果に基づいて、次のアプリケーション固有の推奨事項を提供します。

高密度熱源用

・ 推奨ソリューション：DSN5017+50μm銅箔複合材

· 理想的なアプリケーション: CPU/GPU ヒートシンク 高出力 LED 照明 パワー エレクトロニクスおよびインバーター 産業用制御システム

· 利点: 急速な熱抽出を必要とする集中熱源に対する優れた熱伝達

温度に敏感なコンポーネント用

· 推奨ソリューション: DSN5070 ピュアグラファイト

· 理想的な用途: モバイル機器およびウェアラブル機器 家庭用電化製品 医療機器 部品

· 利点: 全体的な温度上昇が低くなり、繊細なコンポーネントの熱安定性が向上します。

バランスのとれたパフォーマンス要件に対応

· 推奨事項: 熱密度とスペースの制約に基づいたアプリケーション固有の選択

· 考慮事項: 重量制限 (DSN5070 は 73% の軽量化を実現) 取り付け方向 (DSN5017 の銅線側の方向) 環境条件と動作温度

結論: 適切なサーマルソリューションの選択

DSN5017+銅箔複合材と DSN5070 純粋グラファイト シートの比較テストでは、アプリケーション固有の熱管理ソリューションを選択することの重要性が強調されています。

· DSN5017+銅箔は、 最大の熱伝達効率を必要とする高熱密度の用途に優れています。

· DSN5070 グラファイトは 、スペースに制約のある設計に優れた温度制御と重量の利点を提供します。

· どちらのソリューションも、従来の熱管理材料と比較して優れた熱性能を示します。

電子デバイスはより高いパフォーマンスを実現しながら小型化し続けるため、これらの先進的なグラファイトベースのソリューションは、現代のエレクトロニクス設計において増え続ける熱の課題に対処するための多用途のオプションを提供します。
